模拟因雷电耦合,或者大功率设备启停、供电电源故障等所产生的脉冲干扰,考验产品的电源保护装置吸收浪涌脉冲的能力

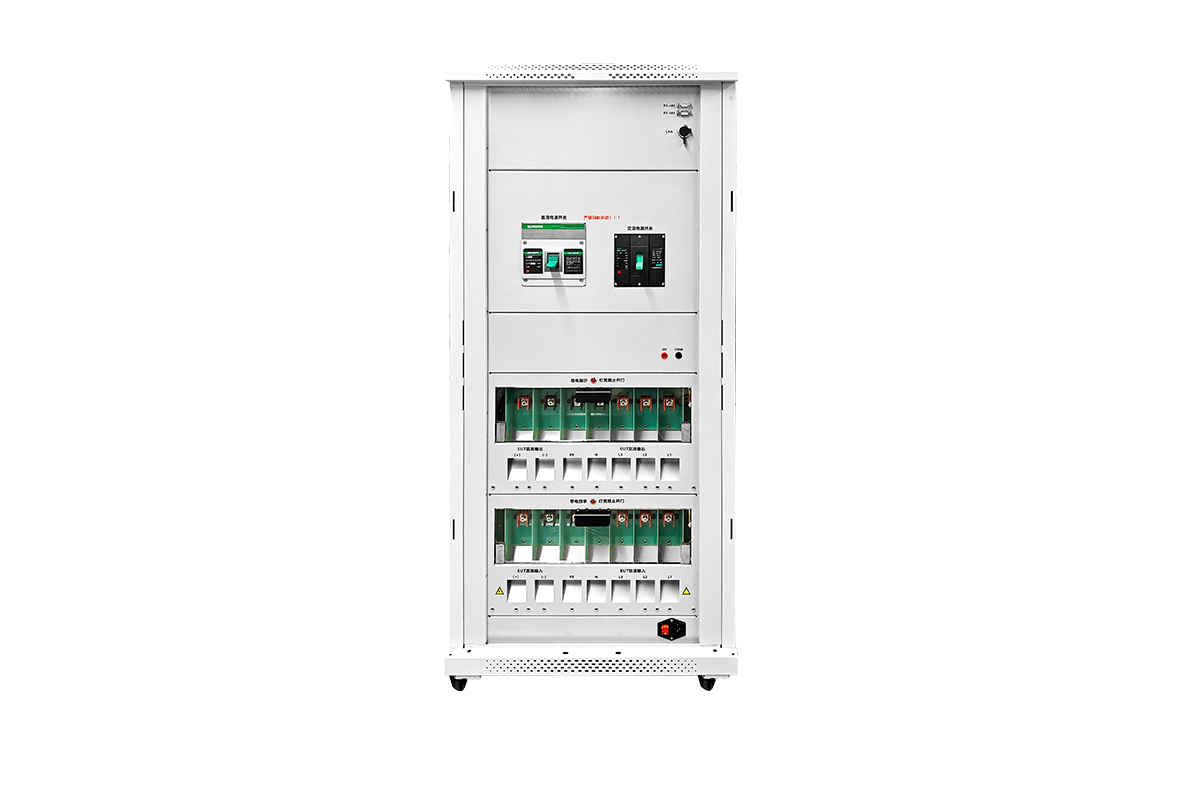

ES-5310D 三相雷击浪涌模拟器

ES-5310D 雷击浪涌模拟器主要用于汽车充电桩、电力设备、新能源汽车、轨道交通、风力发电等领域,设备容量AC:0~440V/100A DC:0~1000V/100A。

◆   产品特点

1、被试品容量AC:0~440V/100A     DC:0~1000V/100A
2、最高脉冲电压:0.1kV~10kV
3、采用半导体开关,波形平顺无毛刺
4、浪涌电压输出精准,输出相位角度精准
5、10.1寸触摸显示
6、高压输出保护
7、支持波形实时显示,电压电流实时显示
8、支持样品失效性识别
9、内置校准系数,支持现场校准
10、支持上位机远程控制

◆   符合标准
IEC61000-4-5、GB/T17626.5 、EN61000-4-5、 美国ANSI
◆   技术参数
 ES-5310D 三相雷击浪涌发生器规格
浪涌电压输出范围 0.1kV~10kV
浪涌电压分辨率 0.1kV
浪涌电流输出范围 0.05kA~5kA
步进电压 0.1~2kV自由设定
输出电压精度 <±5%
输出电压极性 正极、负极、正负交替
输出波形 浪涌综合波
开路电压波 前沿1.2us±30%    脉冲宽度50us±20%
短路电流波 前沿8us±20%      脉冲宽度20us±20%
阻抗 2Ω、12Ω
耦合方式 共模、差模
脉冲间隔时间 7~600s可调节(根据脉冲电压范围而定)
注入角度 异步、同步
相位角 0~359°,角度分辨率为1°可调
相位步进 0~90°自由设定
IEC标准 内置,直接调出即可按照标准要求测试
脉冲次数 1~9999次
绝缘电阻 电源输入端与外壳间电阻大于10mΩ
耐压 电源输入端与外壳间  AC:1500V时长一分钟
耦合去耦合网络 内置
EUT容量 三相五线AC:0~440V/100A Max   DC:0~1000V//100A Max
支持单相
操作系统 Android
屏幕 1280×800LCD彩色液晶触摸显示,支持10点触控
语言 中文、英文切换
二次开发 支持RS485信号触发
程控 支持远程控制
其他接口 HDMI、RS485、USB、SMA等
使用环境 温度:10℃~40℃,湿度:30%~70%
设备供电 AC:100~250V@50Hz/60Hz
外形尺寸 22U标准机箱柜
重量 80kg


◆   应用领域
电力设备、新能源、家用电器、工业设备、轨道交通、医疗器械、充电桩、新能源汽车
◆   实测波形
