模拟因为开关切换、继电器弹跳等产生的脉冲干扰。沿电源线、信号线传导到设备上,造成设备程序出现紊乱,重启等现象,设备无法正常工作。

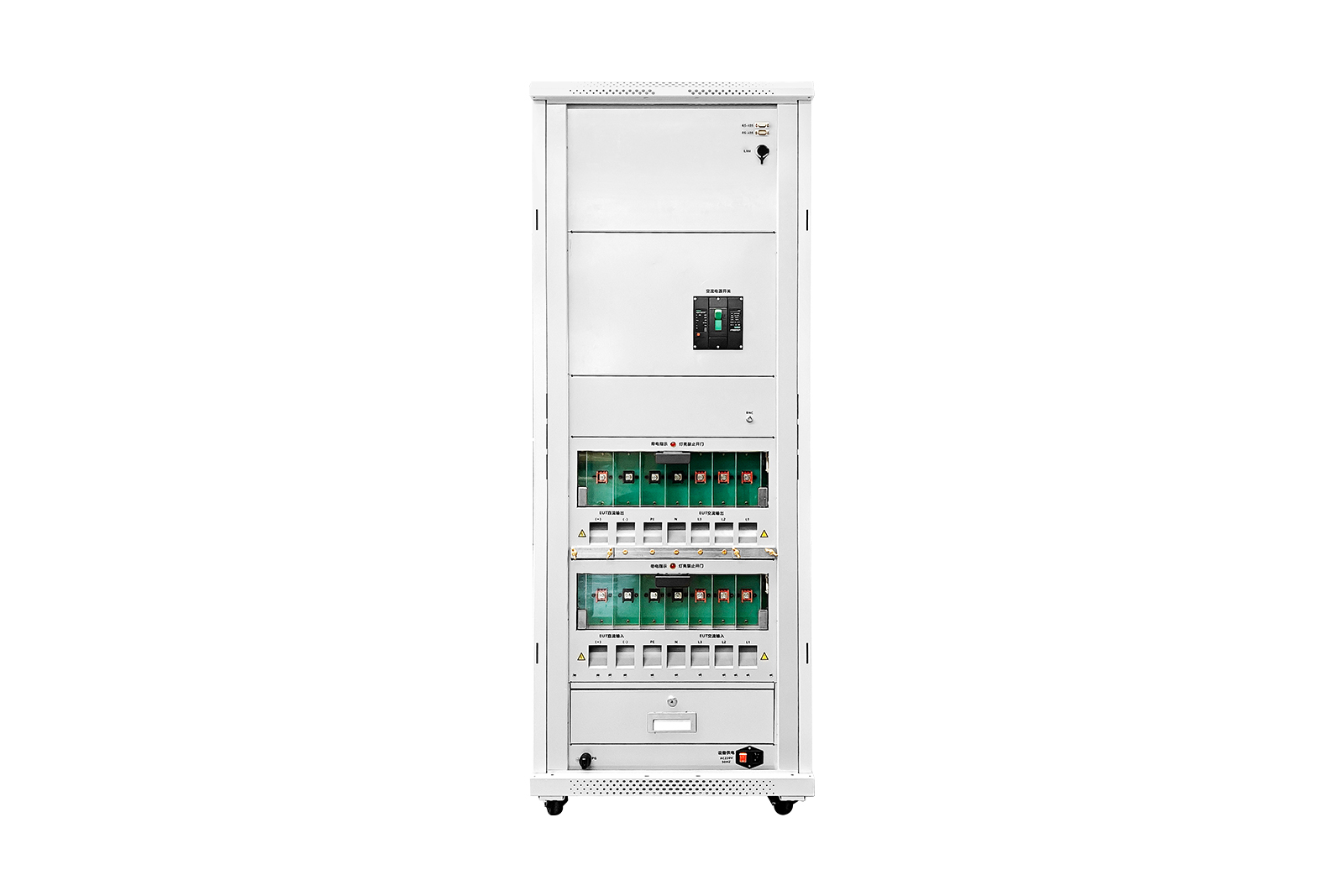

ES-405H 新能源汽车脉冲群发生器

ES-405H 脉冲群发生器模拟新能源汽车等直流高压设备的电快速瞬变脉冲群试验,支持设备上操作、同时支持上位机操作

◆   产品特点

1、被试品容量DC:0~1000V/100A~500A
2、最高脉冲电压:5kV
3、内置耦合去耦合网络
4、设备支持高压保护
5、Android操作系统,使用简单
6、过压、过流保护功能
7、支持屏幕控制,支持上位机软件远程控制
8、设备大小22U/19寸

◆   符合标准
IEC610004-4、GB/T17626.4、EN61000-4-4
◆   技术参数
模拟项目 电快速瞬变脉冲群抗扰度
输出电压范围 0.1kV~5kV
电压分辨率 0.1kV
电压步进 0.1~2kV电压步进模式
输出电压精度 <±5%
输出电压极性 正极、负极、正负交替
源内阻 50Ω
频率范围 0.1~1000kHz,标准频率5kHz、100kHz
频率分辨率 0.1kHz
频率步进 0.1~20kHz频率步进模式
脉冲前沿 5ns±30%
脉宽(50Ω) 50ns±30%
脉宽(1kΩ) 35~150ns
单脉冲群脉冲个数 1~500个脉冲可调
脉冲群周期 0.1~60s可调
IEC标准 内置,直接调出即可按照标准要求测试
脉冲时间 1~9999次
耦合去耦合网络 内置
EUT容量 DC:0~1000V/800A Max
操作系统 Android
屏幕 1280×800LCD彩色液晶触摸显示,支持10点触控
语言 中文、英文切换
二次开发 支持信号触发
程控 支持RS485远程控制
其他接口 HDMI、RS485、USB等
使用环境 温度:10℃~40℃,湿度:30%~70%
设备供电 AC:100~250V@50Hz/60Hz
尺寸大小 22U/19寸标准机柜


◆   应用领域
新能源汽车新能源充电桩、光伏发电、轨道交通、动力电池、电力设备、高压设备
◆   实测波形
