PRODUCT

产品介绍

模拟因为开关切换、继电器弹跳等产生的脉冲干扰。沿电源线、信号线传导到设备上,造成设备程序出现紊乱,重启等现象,设备无法正常工作。

ES-4516A 脉冲群浪涌组合发生器

ES-4516A 脉冲群浪涌组合模拟器整体大小4U/19",内置了单相脉冲群、浪涌测试功能,并内置了单相耦合去耦合网络,兼容直流测试。设备可靠性高,用途广泛。符合IEC61000-4-4、GB/T17626.4、IEC61000-4-5、GB/T17626.5等标准。


◆   产品特点

1、集成式设计,内置脉冲群、浪涌测试项目
2、被测样品电源容量:AC:0~260V/20A   DC:0~200V/20A
3、脉冲群试验电压范围:0.1kV~5kV,浪涌试验电压范围:0.1kV~5.5kV
3、采用第二代高速半导体电子开关,相位精准,无使用寿命限制
4、电压输出精准,波形平顺光滑
5、内置单相三线耦合去耦合网络
6、浪涌每次干扰输出,波形在屏幕上实时显示(选配)
7、采用10.1寸安卓系统电容触控显示屏
8、浪涌支持击穿报警功能
9、内置标准库
10、专业的试验报告
11、丰富的程控接口,支持上位机操作
12、体积小巧,整体4U

◆   符合标准
IEC61000-4-4、GB/T17626.4、EN61000-4-4、IEC61000-4-5、GB/T17626.5、EN61000-4-5、美国ANSI
◆   技术参数
模拟项目 脉冲群浪涌组合发生器(电快速瞬变脉冲群抗扰度、雷击浪涌抗扰度)

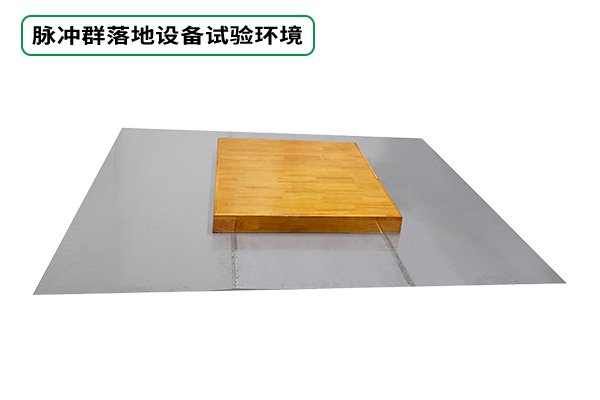

电快速瞬变脉冲群规格
脉冲电压输出范围 0.1kV~5kV
步进电压 0.1kV~2kV自由设定
输出电压精度 <±5%
输出电压极性 正极、负极、正负交替、负正交替
源内阻 50Ω
频率范围 0.1~1000kHz
标准频率 5kHz、100kHz
频率分辨率 0.1kHz
脉冲前沿 5ns
脉宽(50Ω) 50ns
脉宽(1kΩ) 35~150ns
单脉冲群脉冲个数 1~500个脉冲可调
脉冲群周期 0.1~60s可调
IEC标准 内置,直接调出即可按照标准要求测试
脉冲时间 1~9999次
触发方式 自动、手动、外部触发

耦合去耦合网络

内置单相三线AC:0~260V/20A Max     DC:0~200V/20A Max
雷击浪涌规格
浪涌电压输出范围 0.1kV~5.5kV
浪涌电流范围 0.05kA~2.75kA
步进电压 0.1kV~2kV自由设定
输出电压精度 <±5%
输出电压极性 正极、负极、正负交替、负正交替
输出波形 浪涌综合波
开路电压波 前沿:1.2us±30%    脉冲宽度:50us±20%
短路电流波 前沿:8us ±20%    脉冲宽度:20us±20%
阻抗 2Ω、12Ω、40Ω
耦合方式 共模、差模
耦合电容 差模9uF,共模18uF
退耦电感 1.3mH
脉冲间隔时间 10~600s可调节(根据脉冲电压范围而定)
注入角度 异步、同步
相位角 0~359°,角度分辨率为1°可调
标准相位 0°、90°、180°、270°
IEC标准 内置,直接调出即可按照标准要求测试
脉冲次数 1~9999次
触发方式 自动、手动、外部触发
绝缘电阻 电源输入端与外壳间电阻大于10MΩ
耐压 电源输入端与外壳间  AC:1500V时长一分钟
耦合去耦合网络切换方式 自动切换

交流耦合去耦合网络

内置单相三线AC:0~260V/20A Max
直流耦合去耦合网络 DC:0~200V/20A
通用参数
操作系统 Android
屏幕 1280×800LCD彩色液晶触摸显示,支持10点触控
语言 中文、英文切换
其他接口 HDMI、RS485、USB等
二次开发 支持RS485程控
使用环境 温度:10℃~40℃,湿度:30%~70%
设备供电 AC:100~250V@50Hz/60Hz
外形尺寸 4U/19"标准机箱
重量 20kg


◆   应用领域
低压电器、通讯通信、仪器仪表、家用电器、轨道交通、医疗器械、汽车电子、电力、灯具照明、工业设备等等
◆   实测波形
