CS传导抗扰度测试系统

发布时间:2021-01-08 09:14

CS传导抗扰度测试系统--射频场感应的传导骚扰抗扰度:主要标准:IEC 61000-4-6/GB T17626.6:RF induction conducted disturbances immunity testest 。模拟对讲机、手机、基站等射频信号,耦合到被试品上面所造成的射频干扰。主要时评估电子设备承受来自9KHz~80MHz频率范围内射频发射机电磁骚扰的传导抗扰度要求。至少通过一条连接电缆与射频场相耦合所产生的干扰。

射频传导干扰模拟测试系统

ES-608 射频传导干扰模拟测试系统

应用特点:
     对于低频(150kHz~80MHz/230MHz)的射频信号的波长较长,EUT的互连电缆比EUT本身更加容易成为天线而接收电磁场,因此射频抗扰度试验的低频部分采用传导测量方式。通过向被试设备的电缆注入共模电流,可以模拟E场和H场对被试设备的影响。可选择4种注入方式:
     CDN直接注入:适用于电源线(M型CDN)及常用电缆
     电磁钳注入:如果无法适用CDN,可以使用电磁钳。
     电流钳注入:无法适用CDN,而且被测电缆的长度过短时,就需要使用电流钳。
     直接注入法:通过100欧姆电阻直径注入到同轴电缆的屏蔽层上。
     主要测试设备:信号源、功率放大器、定向耦合器、功率计、电磁注入钳等,点击了解更多EMC测试设备
     试验等级:

频率范围 :150kHz~80MHz

等级

电压

U0/dBμV

U0/V

1

120

1

2

130

3

3

140

10

X

特定




      根据不同产品有: 钳入法、 直接注入法、 电流法测试布置如下图:

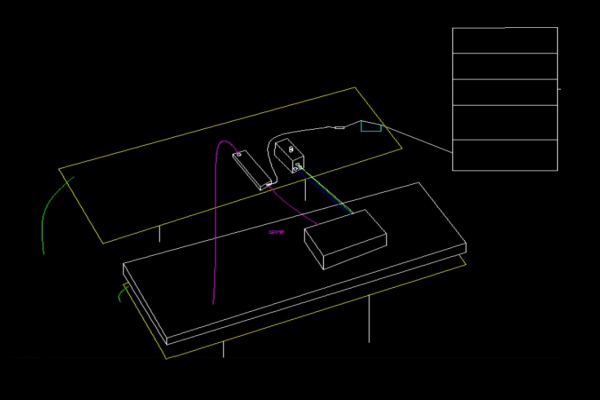

电源 测试(1、 2)
电源 测试(1、 2)

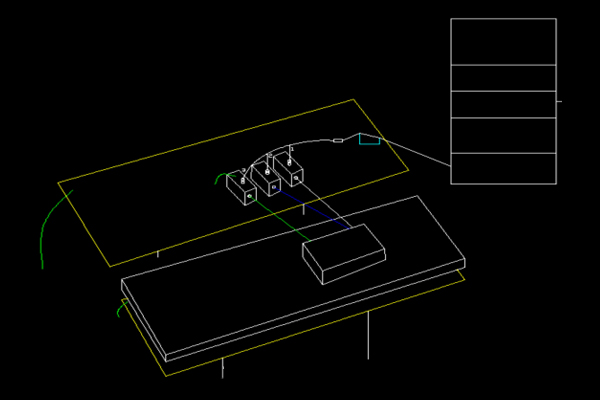

电源 过流测试方法(1、 2、 3)
电源 过流测试方法(1、 2、 3)

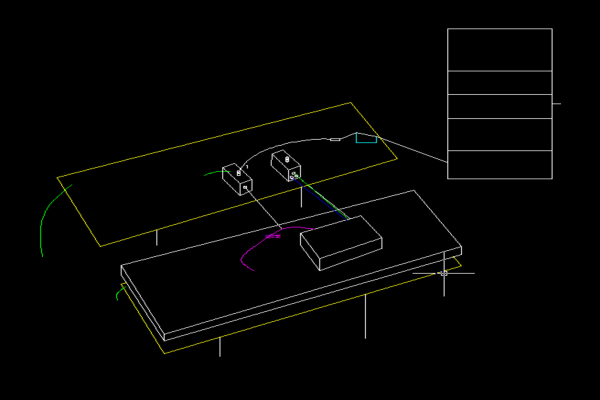

信号线(屏蔽线)测试方法
信号线(屏蔽线)测试方法
信号线(非屏蔽线)测试方法
信号线(非屏蔽线)测试方法
