大电流注入测试法 (BCI)

发布时间:2021-02-05 11:29

电子产品有许多不同的电磁敏感度测试,以下是大电流注入(Bulk Current Injection)测试的示例。关于大电流注入和磁化率测试的其他规范可能会完全不同。利用大电流注入的最常见测试标准是MIL-STD 461(军用),RTCA / DO-160(航空),IEC 61000-4-6(商业)和ISO 11452-4(汽车)。
依据ISO11452-2、GB/T 17619、ECE-R 10.05、2004-104-EC等标准要求,对汽车电子零部件系统等车载电子设备(包括电动汽车DC-DC模块、车载充电机等)进行BCI大电流注入抗扰度测试。大电流注入测试法被认为是汽车电子模块敏感度测试的最重要的测试项目,也是汽车零部件企业首先建设的项目之一。

国际、国内、汽车厂商标准及测试项目:

标准类型

标准号

频率范围

国际标准

ISO 11452-4

1MHz-400MHz

中国标准

GB/T33014.4

1MHz-400MHz

欧洲指令

2004-104-EC

20MHz-400MHz

福特

EMC_CS

1MHz-400MHz

大众

TL 82166

100kHz-400MHz

通用

GMW3097

1MHz-400MHz

克莱斯勒

DC-11224

1MHz-400MHz




大电流注入测试方法

在11452-4中测试方法如下:
替代法:150±10mm、450±10mm和750±10mm;
闭环法:900±10mm,监视探头与EUT的距离是50±10mm,替代法中监测探头可有可无;
TWC法:100±10mm,50Ω的负载离管状波耦合器至少200mm。

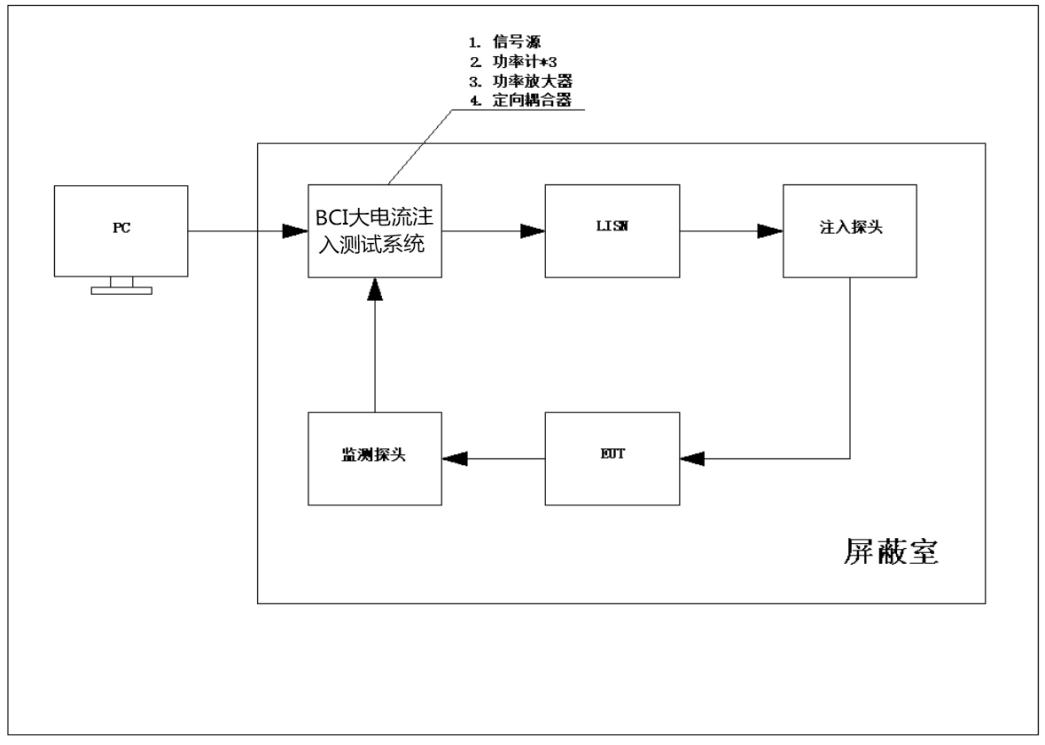

bci闭环测试法
BCI闭环测试法

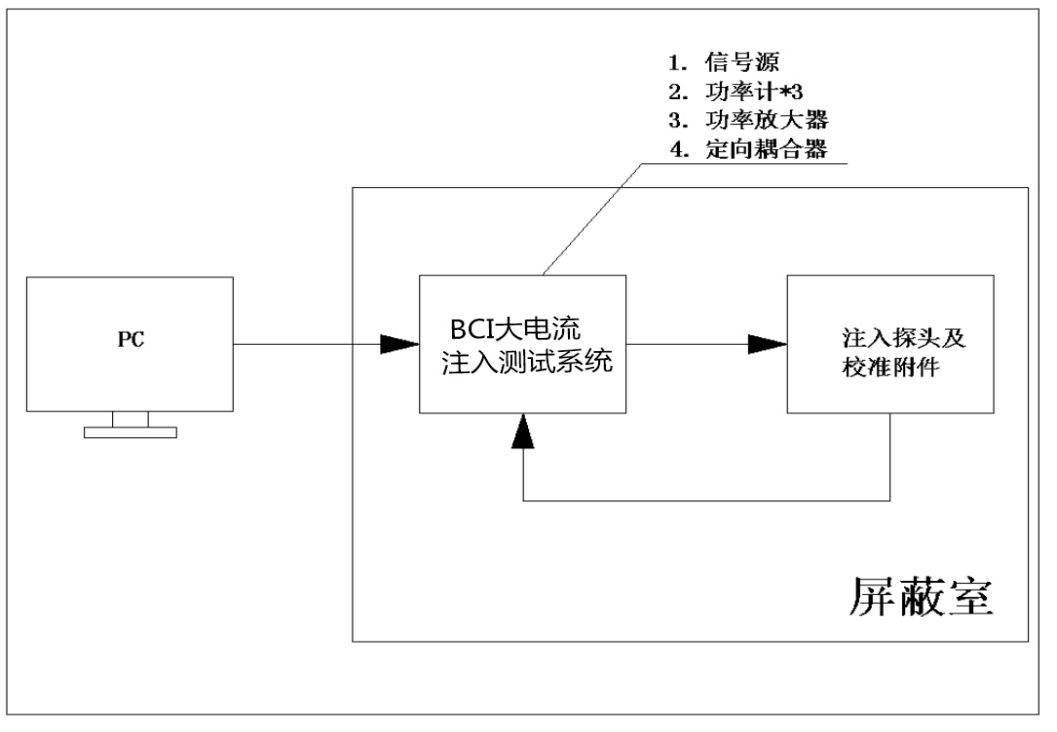

BCI测试典型配置图:

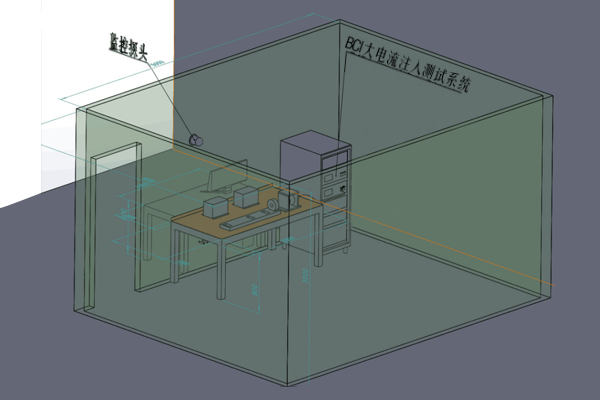

测试环境:屏蔽室或电波暗室

BCI大电流测试系统
BCI大电流注入测试系统
EA-412 BCI大电流注入测试系统

大电流注入测试旨在确认RF信号在耦合到互连电缆和/或电源线上时,不会导致性能下降或与被测设备的规格发生偏差。此外,它将提供幅度/频率故障信号。由于电缆中会出现较大的可变电路阻抗和谐振,因此使用校准夹具将正向功率建立到注入探针中,从而在校准夹具中产生定义的电流。实际注入的电流由监视电流探针监视。

bci校准
bci校准
