模拟对讲机、手机、基站等射频信号,耦合到被试品上面所造成的射频干扰。

ES-608 射频传导干扰模拟测试系统

ES-608 射频传导抗扰度测试系统有非常高效的注入效率,耦合去耦合网络、电磁钳、电流钳法均支持10V测试要求,广泛用于医疗、电力、工业控制、新能源充电桩、通讯等行业。符合IEC61000-4-6、GB/T17626.6、CISPR 35标准要求。

◆   产品特点

1、一体化设计,内置功率放大器、信号源、功率计、定向耦合器、6dB衰减器。
2、采用10.1寸电容触控屏,Android操作系统,中英文操作界面
3、系统频率范围:150kHz~300MHz

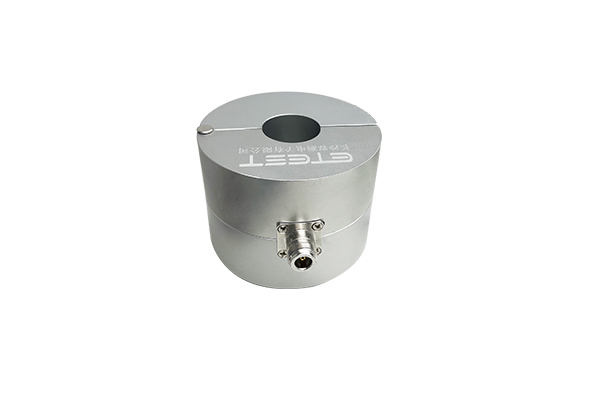

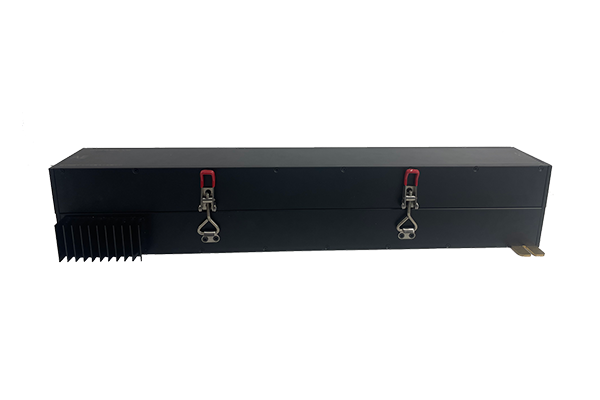

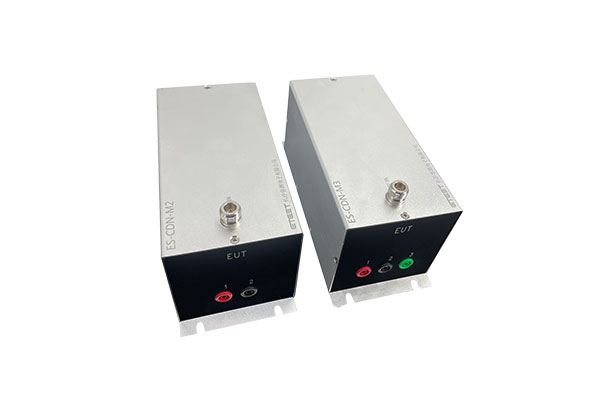

4、CDN法、电磁钳法、电流钳法80%调制下均支持10Vrms
5、支持1~99%幅度调制,调制频率1Hz~10KHz
6、整个系统校准时间小于60s
7、全自动校准、全自动测试
8、自动储存测试报告,报告格式可自由编辑
9、标配50或150Ω负载
10、支持校准或测试曲线任意变化。

◆   符合标准
IEC61000-4-6、GB/T17626.6、EN61000-4-6、YY0505、CISPR 35、IEC60601
◆   技术参数
信号源
频率范围 1kHz~400MHz
分辨率 1kHz
输出电平 -46dBm~+30dBm
分辨率 0.1dBm
设定时间 1ms
非调制信号 连续波
调制模式 幅度调制
调制频率 1Hz~10kHz
调制深度 1~99%可调
分辨率 1Hz
脉冲调制频率 1Hz~1kHz可调
占空比 1~100%
频率分辨率 1Hz
电压驻波比(VSWR) 1:1.2
连接器 N型
功率放大器
频率输入范围 150kHz~300MHz
额定功率 100W
增益 50dB ±1dB
谐波 <15dBc
谐波失真 <-10dBc
功率计
频率范围 1kHz~400MHz
线性测量范围 -48dBm~+30dBm
测量精度 ±0.5dB
底噪声 大于测量范围以下6dB
输入回波损耗 20dB
连接器 N型
定向耦合器
耦合度 80dB
最大输入功率 150W
频率范围 10kHz~400MHz
系统输出参数
频率范围 150kHz~300MHz
输出阻抗 50Ω、150Ω
正反向功率监测 支持
通用参数
输出接口 N型母头
操作系统 Android
屏幕 1280×800LCD彩色液晶触摸显示,支持10点触控
语言 中文、英文切换
其他接口 HDMI、RS485、USB、N型
使用环境 温度:10℃~40℃,湿度:30%~70%
设备供电 AC:100~250V@50Hz/60Hz
外形尺寸 4U/19"标准机箱
重量 26kg


◆   应用领域
新能源、低压电器、通讯通信、仪器仪表、家用电器、轨道交通、医疗器械、汽车电子、电力、灯具照明、工业设备等等
◆   实测波形

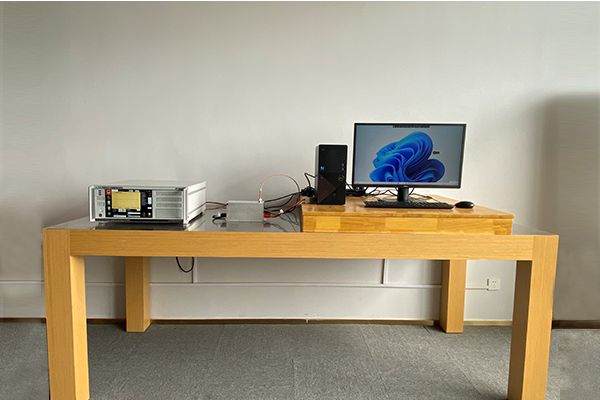

射频传导抗扰度测试系统

射频传导抗扰度测试波形

射频传导抗扰度测试波形
