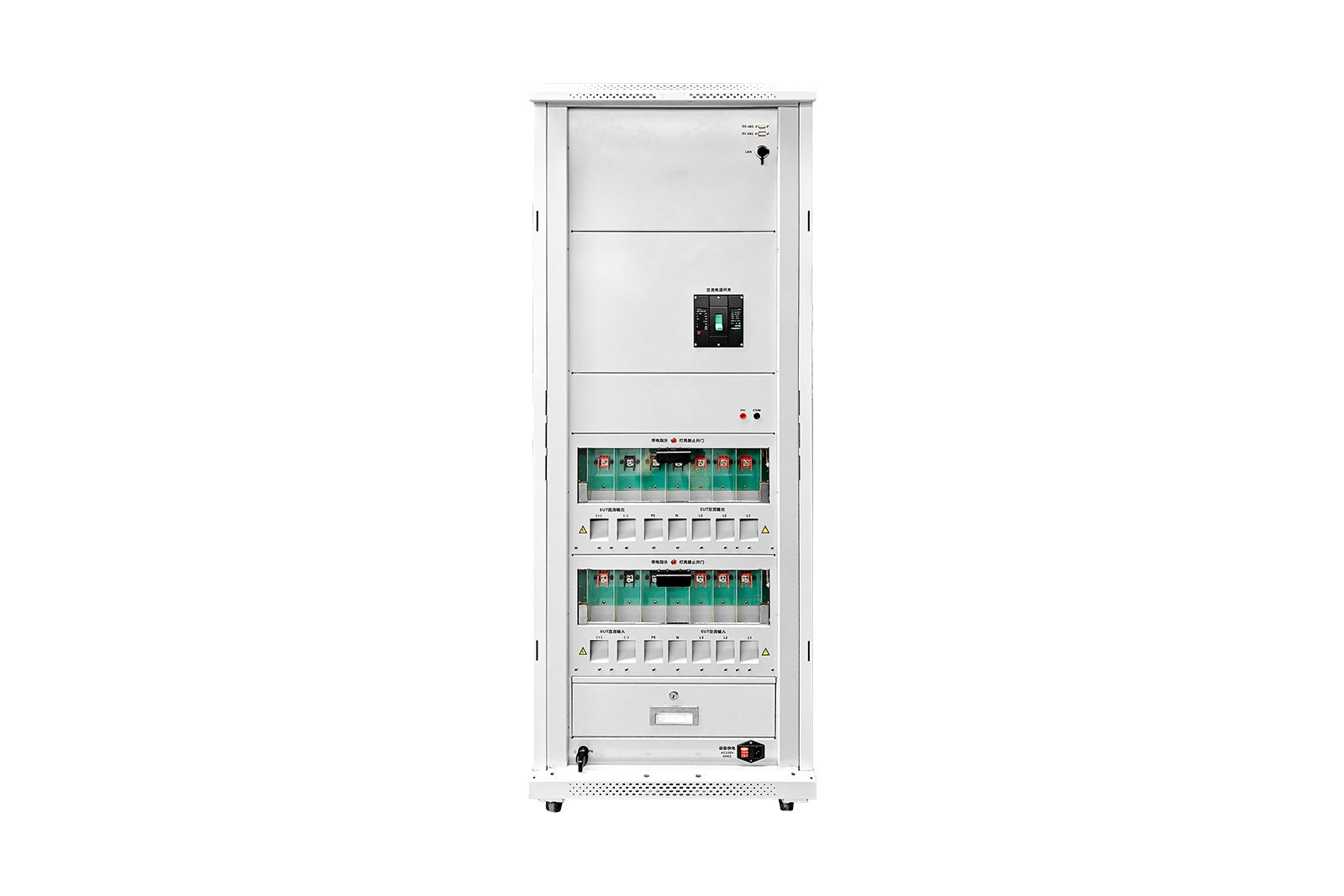

ES-CDN-508A 非屏蔽非对称线
PRODUCT
产品介绍
模拟因雷电耦合，或者大功率设备启停、供电电源故障等所产生的脉冲干扰，考验产品的电源保护装置吸收浪涌脉冲的能力
模拟因雷电耦合，或者大功率设备启停、供电电源故障等所产生的脉冲干扰，考验产品的电源保护装置吸收浪涌脉冲的能力
1、AC:1100V,DC:4000V,承受电流100~400A可选
2、浪涌电压:0.2kV~±10kV
3、三相五线(内置)/直流(兼容)耦合去耦网络，支持自动切换
4、设备支持高压保护
5、智能化操作系统，支持一键自动测试
6、高压防呆功能，使用更加安全
7、支持自动储存报告
8、半导体电子开关技术，波形光滑无毛刺
9、丰富的控制接口，支持RS485/以太网程控
10、支持屏界面，上位机操作
| 雷击浪涌发生器模拟项目 | 浪涌（冲击）抗扰度试验 | |
| EUT容量 | AC:1100V,DC:4000V,承受电流100~400A可选 | |
| 浪涌电压 | 0.2kV~10kV | |
| 浪涌电压分辨率 | 0.1KV | |
| 浪涌电流 | ≤5kA | |
| 浪涌步进电压 | 0.1kV~2kV自由设定 | |
| 输出电压极性 | 正、负、先正后负、先负后正 | |
| 开路电压波 | 前沿:1.2μs 脉冲宽度:50μs | |
| 短路电流波 | 前沿:8μs 脉冲宽度:20μs | |
| 阻抗 | 2Ω、12Ω | |
| 耦合方式 | 直接输出、共模、差模 | |
| 耦合电容 | 差模18μF，共模9μF | |
| 退耦电感 | 1.3mH | |
| 脉冲间隔时间 | 10s~999s可调节（根据脉冲电压范围而定） | |
| 注入角度 | 0~359°，角度分辨率为1° | |
| 相位 | 异步、同步 | |
| 标准相位 | 0°、90°、180°、270° | |
| IEC标准 | 内置，直接调出即可按照标准要求测试 | |
| 脉冲次数 | 1~99999次 | |
| 耦合去耦网络 | 三相五线（内置）/直流（兼容） | |
| 操作系统 | Android | |
| 屏幕 | 10.1寸智能化电容触控显示屏 | |
| 接口 | HDMI、RS485、USB、LAN等 | |
| 使用环境 | 温度：10℃~40℃，湿度：30%~70% | |
| 设备供电 | AC：110/220V@50Hz/60Hz | |
| 外观尺寸 | 32机柜 | |
