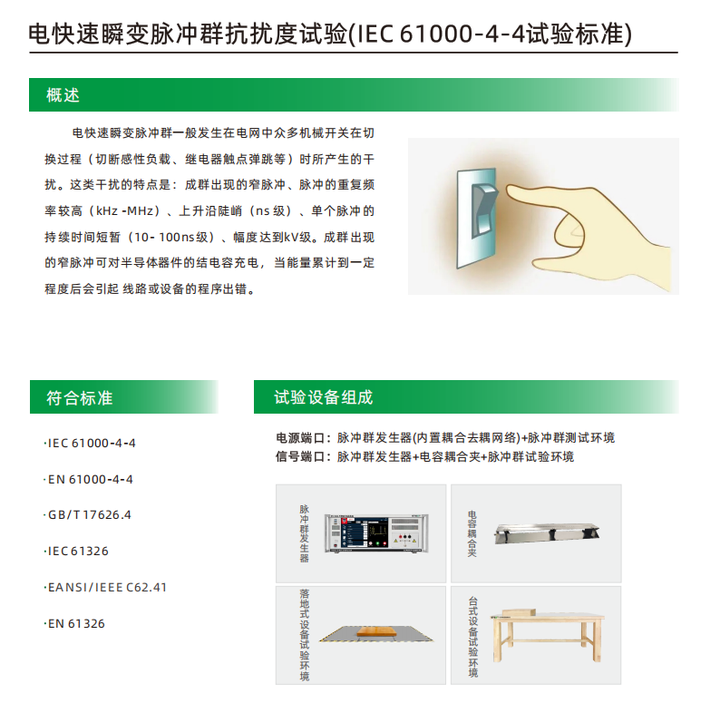

电快速瞬变/脉冲群（EFT/Burst）抗扰度测试是电磁兼容性（EMC）测试中的重要项目之一，用于评估电气或电子设备在受到快速瞬变脉冲群干扰时的抗干扰能力。以下是关于该测试的详细说明：
1. 测试目的
模拟现实环境中由开关动作（如继电器、接触器通断）或雷电感应引起的瞬时脉冲群干扰，验证设备在此类干扰下的稳定性和可靠性。
2. 测试标准
国际标准：IEC 61000-4-4（通用标准）
欧洲标准：EN 61000-4-4
中国标准：GB/T 17626.4
行业标准：汽车电子、医疗设备等可能有更严格的要求（如ISO 7637-2用于汽车电子）。
电快速瞬变脉冲群抗扰度试验设备

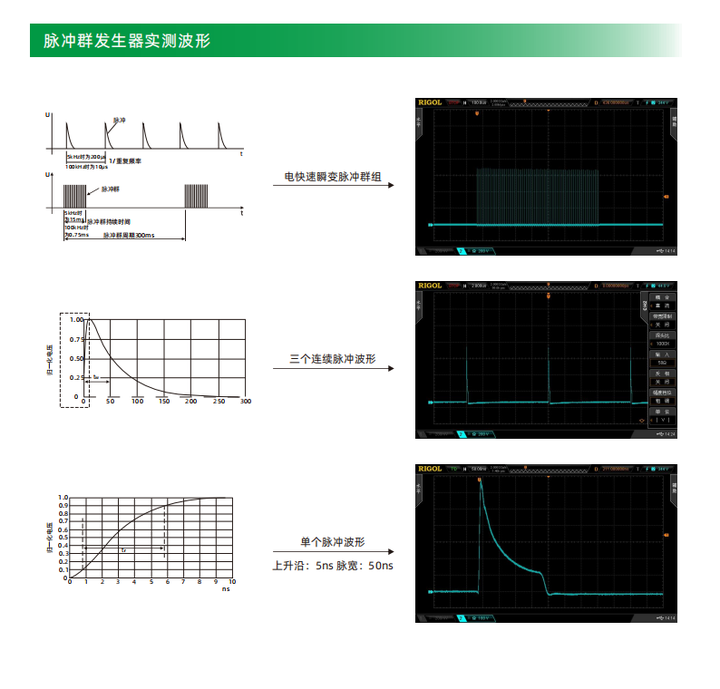

3. 测试波形与参数
脉冲波形：
上升时间：5 ns（典型值）
脉冲持续时间：50 ns（半宽）
脉冲群持续时间：15 ms
脉冲群周期：300 ms
测试电压：电源端口：0.5 kV、1 kV、2 kV、4 kV（根据产品类别选择）
信号/控制端口：0.25 kV、0.5 kV、1 kV

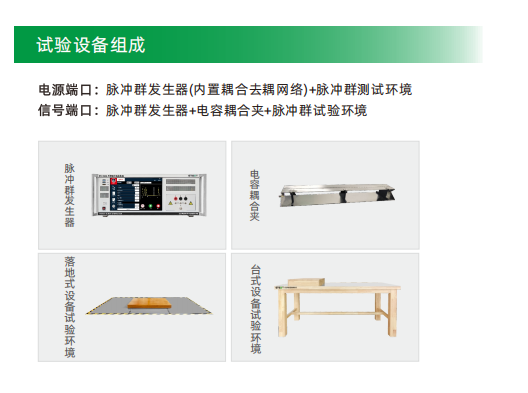

4. 测试设备
脉冲群发生器：产生符合标准的EFT/Burst波形。
耦合/去耦网络（CDN）：将干扰脉冲耦合到被测设备（EUT）的电源线或信号线，同时隔离电网干扰。

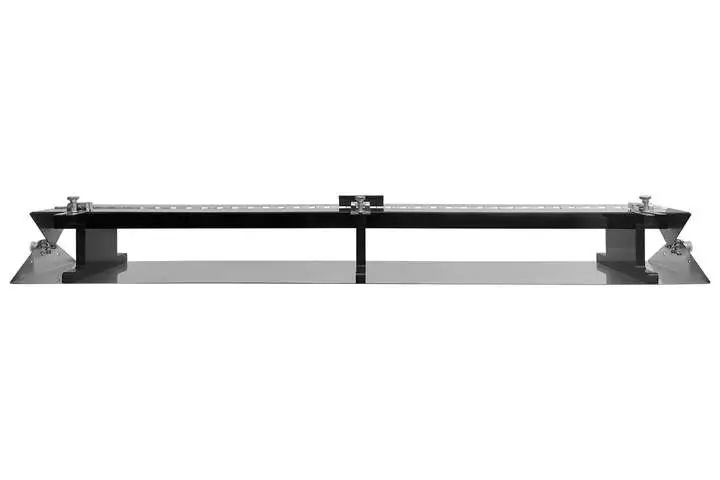

容性耦合夹：用于非屏蔽电缆的耦合测试（如数据线）。
5. 测试配置
电源端口测试：通过CDN直接注入干扰。
信号/控制端口测试：使用容性耦合夹或直接耦合。<
接地配置：EUT需按实际安装条件接地（如浮地、单点接地等）。
6. 测试等级
| 等级 | 电源端口测试电压（kV） | 应用场景 |
|---|---|---|
| 1 | 0.5 | 受保护的环境（如实验室） |
| 2 | 1 | 工业区或轻度干扰环境 |
| 3 | 2 | 严酷工业环境（如工厂） |
| 4 | 4 | 极端环境（如高压变电站） |
7. 测试步骤
预处理：EUT在正常工况下运行。
施加干扰：
正/负极性脉冲群分别测试。
每极性持续1分钟，脉冲群以5 kHz或100 kHz重复频率施加。
监测功能：记录EUT是否出现重启、误动作、性能降级等。
8. 性能判据
A级：测试中及测试后正常运作，无性能下降。
B级：测试中允许暂时性能降级，但能自动恢复。
C级：需人工干预（如重启）才能恢复。
D级：设备损坏或功能永久丧失（不合格）。
9. 常见失效原因与整改措施
电源设计不足：整改：增加滤波电路（如共模扼流圈、TVS二极管）。
信号线未屏蔽：整改：使用屏蔽电缆或加磁环。
接地不良：整改：优化接地布局，减少环路面积。
10. 应用领域
家用电器、工业设备、医疗仪器、汽车电子、通信设备等需通过EMC认证的产品。
通过EFT/Burst测试可显著提升设备在复杂电磁环境中的可靠性。设计阶段需结合滤波、屏蔽、接地等EMC措施以通过测试。
