产品介绍

模拟汽车电子因不同的工况,电池电压变化所产生的干扰

EA-PS400系列汽车电子可编程电源(双极性直流电源)

EA-PS400系列 汽车电子可编程电源(双极性直流电源)采用四象限程控电源的任意波形电源,不仅能满足ISO16750-2、GB/T28046.2、VW80000、LV124标准要求,还能任意编辑各个车厂波形,频率高达300KHz

◆   产品特点

1、满足12V、24V系统测试
2、电压范围:-40V~+40V
3、四象限双极性输出
4、源阻抗0~500mΩ可调
5、正弦频率可达300KHz
6、支持任意波形编辑
7、极小的纹波噪声
8、强大的带载能力
9、输出波形在屏幕上实时显示
10、显示实际的电压电流
11、支持点编辑波形
12、支持波形克隆
13、内置车厂标准
14、自动储存报告
15、支持RS485、以太网远程控制
16、支持任意编辑波形
17、可通过Excel编辑电压导入设备复现波形
18、10.1寸智能化电容触控显示屏
19、支持多台触发,延时<1μs
20、支持纹波电流校准及实时监测

◆   符合标准
ISO16750-2
GB/T28046.2
FMC1278
VW80000
GM3172
VS-00.35-L-10008
LV124
MBN LV 124-1
Ford EMC-CS-2009.1
BMW GS 95024
Audi (Reference vehicles)
Toyota TSC系列
Nissan 28400
Volvo EMC Requirements
smtc 3800 001
VS-00.34-L-10002
QJLY J7111029D-2022
Q SQR ST8-20-2021
NIO-TP.20.003-2019
◆   技术参数
应用于汽车电子电气性能试验
输出电压 -40V~+40V四象限双极性
输出电流 10A、30A、50A、100A、200A(根据用户需求)
瞬态电流 约为持续电流3~5倍,持续时间1ms~20ms(根据电容容量),超限自动限流
过流或者短路保护 支持
电压上升沿下降沿时间 <10μs
源阻抗(Ri) 0mΩ~500mΩ可调。 另支持外置内阻,满足特定车厂标准要求
阻抗分辨率 1mΩ
源阻抗精度 <±5%
输出电压频率 DC-300kHz
无畸变的交流电压幅值(Vpp) 100kHz时最大20Vpp ,200kHz时最大10Vpp ,300KHz时最大6Vpp
输出频率精度 <±1%
正频率输出方式 固定、线性、对数
波形上升下降沿时间  <3µ s(0-36V)
电压上升速率 约12V/µs
纹波噪声 <0.1Vpp
最大输出功率 400W~8000W(根据用户需求)
任意波形发生器 内置
功率放大器 内置
功率放大比例 1:10
组合波形编辑 支持直流、正弦波、方波、三角波、指数波、正弦扫频、方波扫频、三角波扫频。
组合波最小可编辑时间 5µs
自由波编辑方式 Excel、PC端上位机软件、屏界面
自由波波形点数 ≤16000000
自由波可编辑点间隔时间 最小0.1µs
自由波编辑软件 标配
自由波格式 Excel、CSV
示波器数据导入 支持
示波器数据格式 CSV
可导入波形容量 最大16M
带宽 300kHz
过热保护 支持
二次开发 支持信号触发、支持RS485程控
接口 HDMI、USB、RS485、以太网
接口类型 支持高清投屏、支持鼠标、键盘操控、其他
使用环境 温度:10℃~40℃,湿度:30%~70%
工作电源 AC:110V/2200V@50Hz/60Hz
外形尺寸 4U/19"标准机箱,电源容量大于50A尺寸不同
重量 约19kg(50A)


规格型号
设备名称 型号 电源容量 尺寸大小
汽车电子可编程电源 EA-PS401 ±40V/10A 4U/19"标准机箱

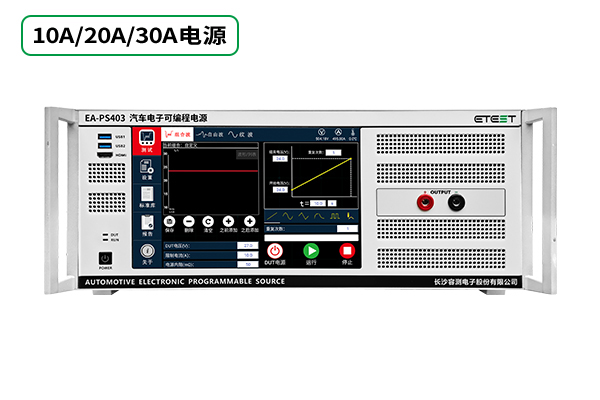

汽车电子可编程电源 EA-PS403 ±40V/30A 4U/19"标准机箱

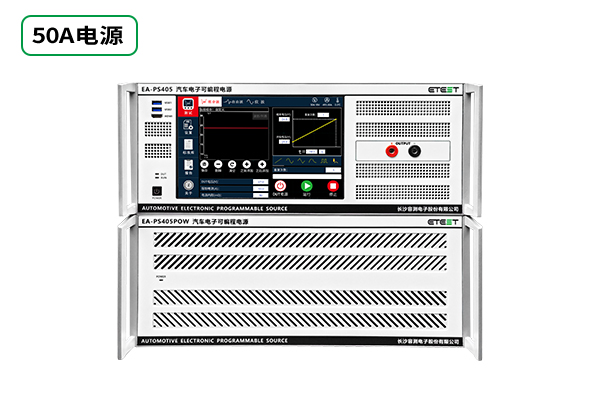

汽车电子可编程电源 EA-PS405 ±40V/50A 4U/19"标准机箱

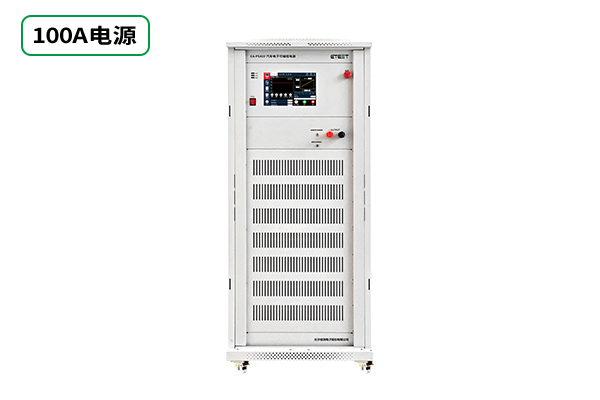

汽车电子可编程电源 EA-PS410 ±40V/100A 22U标准机柜
汽车电子可编程电源 EA-PS420 ±40V/200A 22U标准机柜
注:如需定制其他规格,请联系销售人员。

◆   应用领域
汽车零部件、汽车整车、军工、科学研究
◆   实测波形
