PRODUCT

产品介绍

模拟人身体带静电时,触摸电子产品,造成电子产品受到静电干扰无法正常工作。主要表现为设备屏幕出现雪花、重启、既定的程序紊乱或者黑屏等现象。

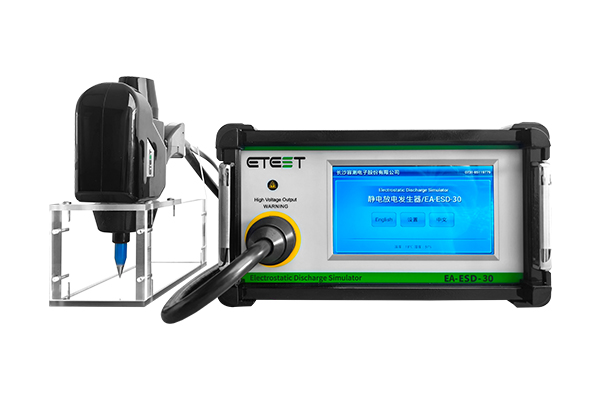

ES-ESD-30 静电放电发生器

EA-ESD-30 静电放电模拟器最高测试电压30kV,支持接触放电、空气放电模式,支持20pps扫描模式。做工精致小巧,广泛应用于低压电器、工业产品、通讯通信等等行业。

◆   产品特点

1、最高输出电压可达30kV
2、接触放电、空气放电模式可更换

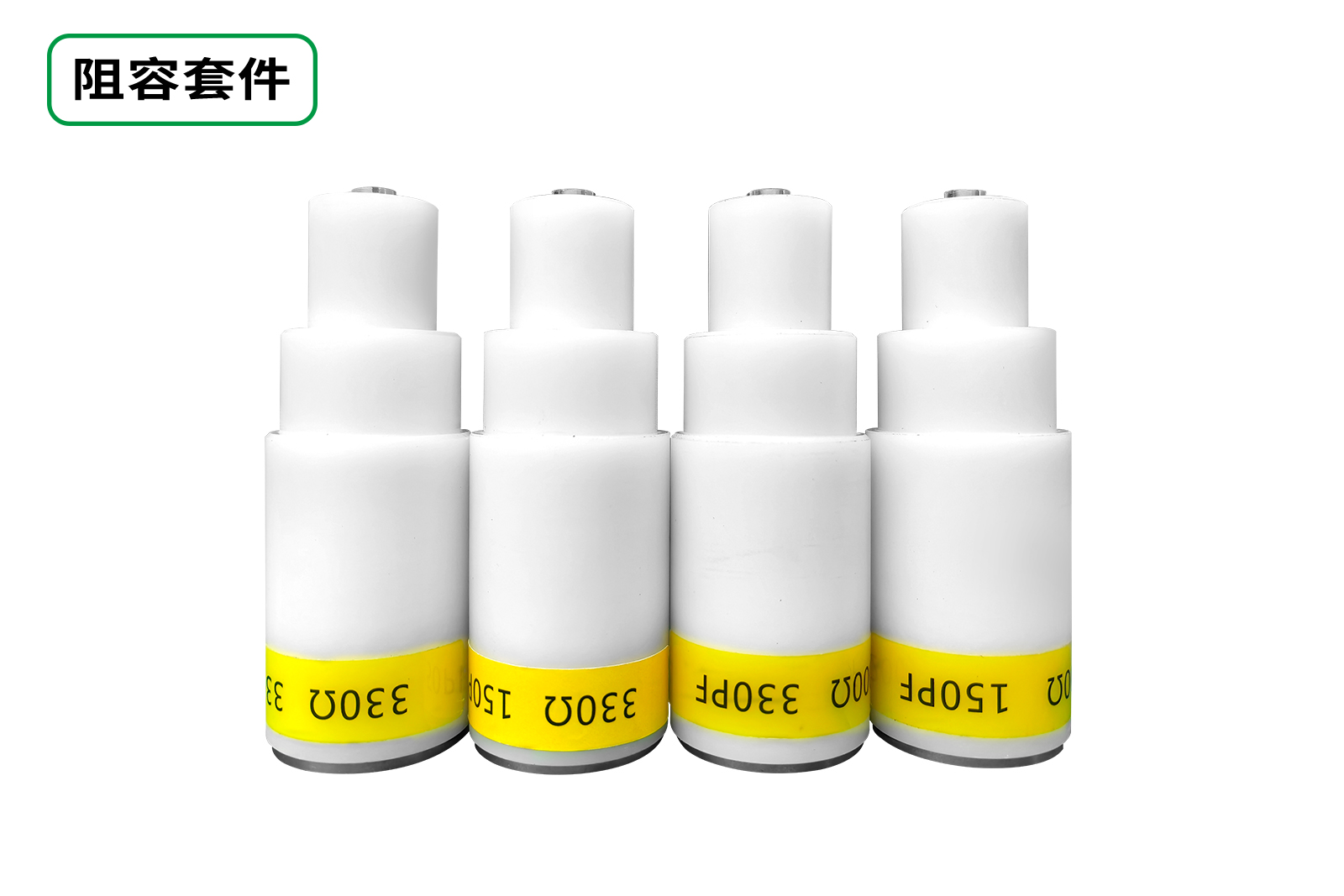

3、标配330pF 150Ω放电模组,可更换
4、采用双高压电源,大大延长使用寿命
5、正负极自动切换
6、5.5寸彩色液晶显示屏,操作方便
7、空气放电电压保持时间>5s
8、电压输出精准
9、多种测试方式,支持单次、多次、20pps扫描模式
10、1000组测试记忆保存,支持命名,方便调出测试

◆   符合标准
IEC61000-4-2、GB/T17626.2
◆   技术参数
输出电压 接触放电 0.1-30kV ±3%
空气放电 0.1-30kV ±3%
电压保持时间 大于5秒
输出极性 正、负,正负循环,正负交替,先正后负,先负后正
触发模式 单次 单次放电
计数 按设定的放电次数放电
20pps 固定为20次/秒
其它> 主机自触发,电压自动渐升扫描,程序控制,枪控等
放电模式 接触放电或空气放电
放电间隔 0.05-99.99s,(20pps模式下,放电间隔为0.05s)
放电次数 1-9999(0为无限)
放电电极 尖头(接触放电电极)或圆头(空气放电电极)
放电电容 150pF ±10%(标配),可选配其它规格
放电电阻 330Ω ±10%(标配),可选配其它规格
可编程测试程序 内置IEC标准及用户自定义程序,多达1000组
接触放电波形 符合EN/IEC 61000-4-2,GB/T 17626.2标准
上升时间 0.6ns ±25%
使用环境 温度:15°C-35°C相对湿度10%-75%
系统电源 AC220±10%,50/60Hz,约300W
外形尺寸 宽260mm×高170mm×深360mm
整机重量 约5kg
◆   应用领域
新能源、低压电器、通讯通信、仪器仪表、家用电器、轨道交通、医疗器械、汽车电子、电力、灯具照明、工业设备等等
◆   实测波形
