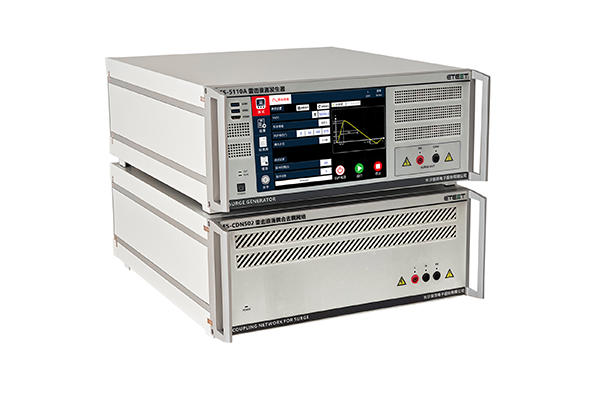

模拟因雷电耦合，或者大功率设备启停、供电电源故障等所产生的脉冲干扰，考验产品的电源保护装置吸收浪涌脉冲的能力
模拟因雷电耦合，或者大功率设备启停、供电电源故障等所产生的脉冲干扰，考验产品的电源保护装置吸收浪涌脉冲的能力
1、集成式设计，整机大小4U/19"
2、采用10.1寸智能化电容触控显示屏，操作简单
3、采用第二代半导体电子开关技术，波形平滑，相位精准
4、浪涌冲击后，支持样品失效性判断
5、设备支持现场随时一键校准
6、EUT容量AC：0~220V/16A DC：0~110V/16A
7、支持自动储存报告
8、多种程控接口，支持远程控制
9、体积小巧，占用空间小
10、支持IEC标准库
IEC61000-4-5、GB/T17626.5、EN61000-4-5、美国ANSI
| 单相雷击浪涌发生器规格 | |
| EUT容量 | AC：0~220V/16A DC：0~110V/16A |
| 浪涌电压 | 0.2kV~10kV |
| 浪涌电压分辨率 | 0.1KV |
| 浪涌电流 | ≤5kA |
| 浪涌步进电压 | 0.1~2kV自由设定 |
| 输出电压极性 | 正、负、先正后负、先负后正 |
| 开路电压波 | 前沿:1.2us±30% 脉冲宽度:50us±20% |
| 短路电流波 | 前沿:8us ±20% 脉冲宽度:20us±20% |
| 阻抗 | 2Ω、12Ω |
| 耦合方式 | 直接输出、共模、差模 |
| 耦合电容 | 差模18uF，共模9uF |
| 退耦电感 | 1.3mH |
| 脉冲间隔时间 | 10s~999s可调节（根据脉冲电压范围而定） |
| 注入角度 | 0~359°，角度分辨率为1° |
| 相位 | 异步、同步 |
| 标准相位 | 0°、90°、180°、270° |
| IEC标准 | 内置，直接调出即可按照标准要求测试 |
| 脉冲次数 | 1~99999次 |
| 绝缘电阻 | 电源输入端与外壳间电阻大于10MΩ |
| 耐压 | 电源输入端与外壳间 AC：1500V，时长一分钟 |

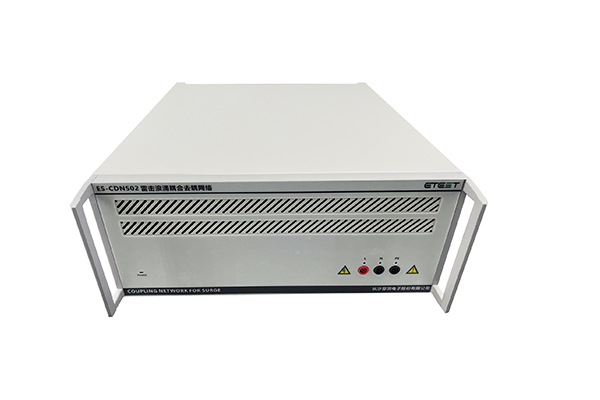

| 耦合去耦网络 | 单相三线（外置）/ 直流（兼容） |
| 操作系统 | Android |
| 屏幕 | 采用10.1寸智能化电容触控显示屏 |
| 接口 | HDMI、RS485、USB、LAN等 |
| 二次开发 | 支持LAN、RS485程控 |
| 使用环境 | 温度：10℃~40℃，湿度：30%~70% |
| 设备供电 | AC：110/220V@50Hz/60Hz |
| 外形尺寸 | 4U/19"标准机箱 |
| 重量 | 30kg |
