PRODUCT

产品介绍

模拟汽车电子在各种工况下,沿电源线或者信号线产生的瞬态脉冲干扰

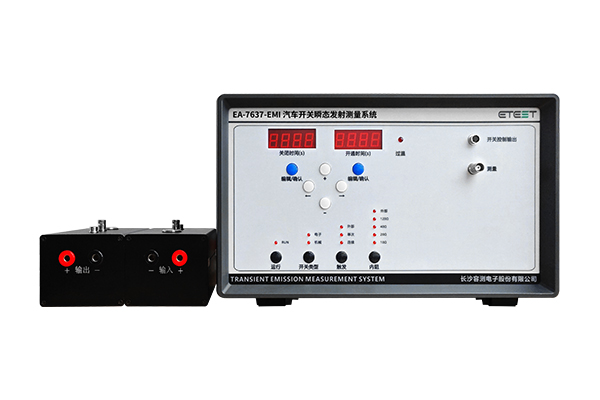

EA-7637-2 汽车瞬态发射测量系统

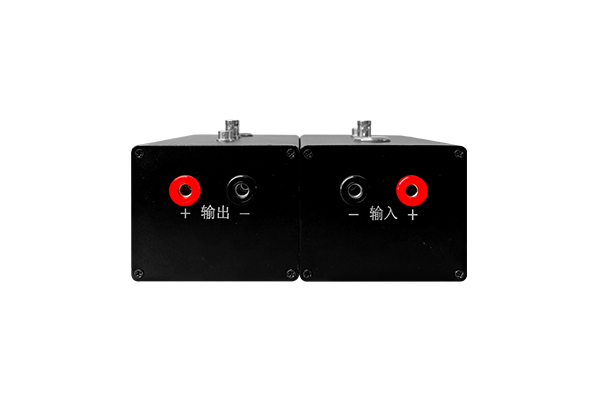

瞬态发射系统内置了人工电源网络,电子开关和机械开关,并且预留了SMA示波器接口,方便测量。
◆   产品特点

1、10寸彩色触摸屏
2、多组阻抗可选择
3、内置人工电源网络
4、高精度电子开关及机械开关。
5、预留SMA示波器接口
6、丰富的程控接口,支持远程控制

◆   符合标准
CISPR 25、 ISO 7637-1:1990 、ISO 7637-2:2004、 ISO 7637-2:2011 、GB/T21437.2
◆   技术参数
应用于汽车开关瞬态发射量测量
供电电压 DC:5.0~80.0V
最大额定电压 DC:400V  Max
额定电流 50A、100A、200A或用户根据需求选择
内阻 10Ω、20Ω、40Ω、120Ω
压降 <1V
机械开关(内置)
开通时间 10ms~10s
关断时间 10ms~10s
开关时间分辨率 1ms
开关容量 50A、100A、200A或用户根据需求选择
电子开关(内置)
上升下降沿 200ns±20%
开通时间 1ms~16s
关闭时间 1ms~16s
开关时间分辨率 1mS
人工电源网络 内置
电感 5uH
电容 0.1uF
电阻 50Ω
通用参数
接口 HDMI、USB、RS485、SMA示波器接口
接口功能 支持高清投屏、支持鼠标、键盘操控、其他
使用环境 温度:10℃~40℃,湿度:30%~70%
工作电源 AC:110~250V@50Hz/60Hz
外形尺寸 4U/19"
重量 约13kg


◆   应用领域
汽车零部件测试
◆   实测波形
