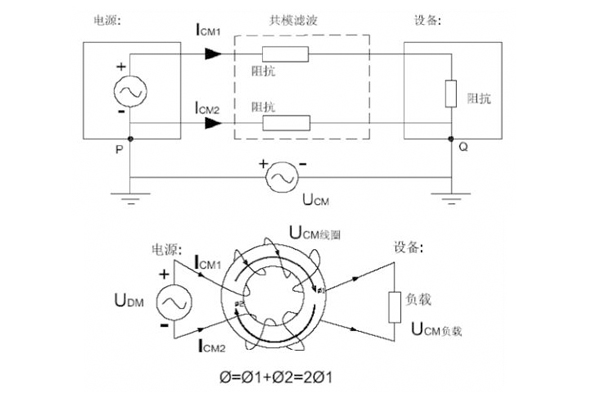

当电路中的正常差模电流流经共模电感时，电流在同相绕制的共模电感线圈中产生反向的磁场而相互抵消，因而对正常的差模电流基本没有衰减作用。
案例 USB 信号上的共模干扰抑制方法

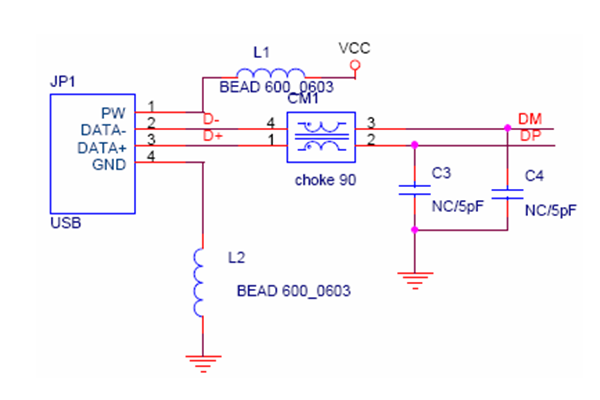

USB 端口的滤波处理－使用共模电感

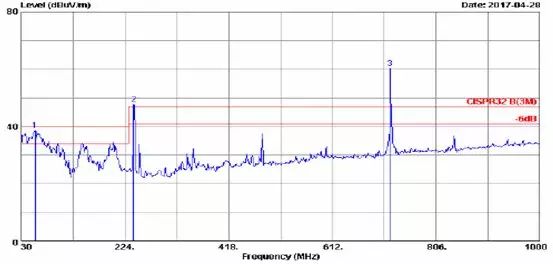

USB 高速运行会在DM/DP信号线上产生很强的共模干扰

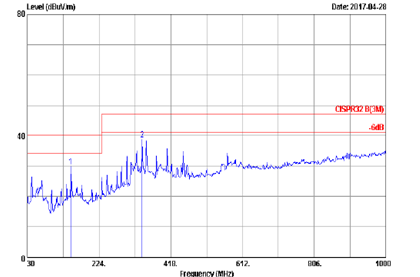

电路中加入滤波器－共模电感后共模干扰信号得到有效抑制
电路中加入滤波器－共模电感后共模干扰信号得到有效抑制

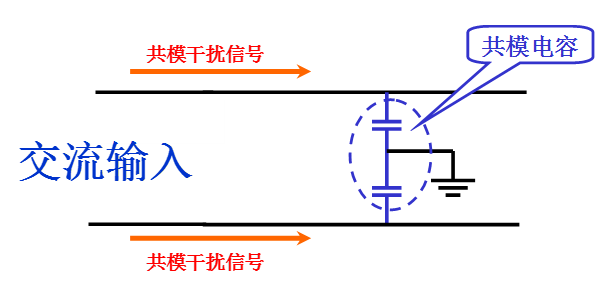

如果共模干扰源是在电源回路，可使用共模电容来抑制干扰信号。
在电路中引入共模电容，则共模电容提供最短的路径使共模干扰信号被旁路，从而抑制共模干扰的产生。

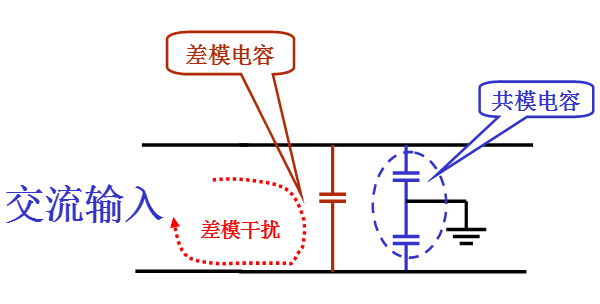

如果电源回路同时还存在差模干扰，使用差模电容来抑制干扰。
共模干扰作为EMC干扰中最为常见且危害很大的干扰,抑制它的方法除了滤波外，还可以通过对信号线路进行屏蔽，在PCB 板上大面积铺地降低地线阻抗来减少共模信号强度等方法。
