车载电气及电子产品 环境条件与试验 第六部分：EMC要求

发布时间：2021-12-08 16:51

1 范围

本部分适用于车载电子产品描述了气候负荷。 对于安装在车辆上/内特定位置的系统/组件描述了可能的环境应力， 且规定了试验及要求。

2 规范性引用文件

本企业标准及下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件， 其随后所有的修改单（不包括勘误的内容） 或修订版均不适用于本部分凡是不注日期的引用文件， 其最新版本适用于本部分。
ISO 7637-1 2004 道路车辆—由传导和耦合引起的电骚扰 第 1 部分： 定义和一般描述
ISO 7637-2 2011 道路车辆—由传导和耦合引起的电骚扰 第 2 部分： 沿电源线的电瞬态传导
ISO 7637-3 2004 道路车辆—由传导和耦合引起的电骚扰 第 3 部分： 除电源线以外的其它导线通过容性和感性耦合的电瞬态发射。
ISO 11452-1 2005 道路车辆-窄带电磁辐射抗扰测试方式 第 1 部分： 一般规定与术语
ISO 11452-2 2004 道路车辆-窄带电磁辐射抗扰测试方式 第 2 部分： 射频辐射
ISO 11452-3 2001 道路车辆-窄带电磁辐射抗扰测试方式 第 3 部分：TEM小室
ISO 11452-4 2005 道路车辆-窄带电磁辐射抗扰测试方式 第 4 部分： 大电流注入
ISO 11452-5 2002 道路车辆-窄带电磁辐射抗扰测试方式 第 5 部分： 带状线
ISO 10605 2001 道路车辆 静电放电产生的电骚扰试验方法
GB/T 19951-2005 道路车辆 静电放电产生的电骚扰试验方法
GB/T 21437-2 道路车辆—由传导和耦合引起的电骚扰 第2部分： 沿电源线的电瞬态传导
GB 18655 用于保护车载接收机的无线电骚扰特性的限值和测量方法
GB/T 17619 机动车电子电器组件电磁辐射抗扰性限值及测量方法
GB/T 21436-2008 汽车泊车测距警示装置
TL 82066 汽车电子器件的电磁兼容线路交织干扰（大众）
TL 82166 汽车电子构件的EMC（电磁兼容性） 辐射抗扰（大众）
TL 82366 汽车电子构件的EMC在传在传感器导线上的耦合干扰（大众）
TL 82466 静电放电免疫（大众）
TL 965 辐射干扰（大众）
JASO D001-94 日本自动车电子机器环境试验方法通则
28400 NDS03. 耐低周波突波特性(日产)
28400 NDS04 耐高周波突波特性（日产）
3 术语与定义
本企业标准给出的术语与定义适用于本部分
4 试验和要求
4. 1 传导抗扰性
4. 1. 1 抗车用脉冲干扰 Pulse1
4. 1. 1. 1 目的
模拟电源与感性负载断开连接时所产生的瞬态现象， 它影响与感性负载并联的装置。 适用于各种测试件与感性负载保持直接并联的情况。
4. 1. 1. 2 试验
将测试件电源输入端与试验机脉冲输出端连接好， 依图 1 及表 1 要求设定试验机参数进行试验。 （ISO 7637-2）

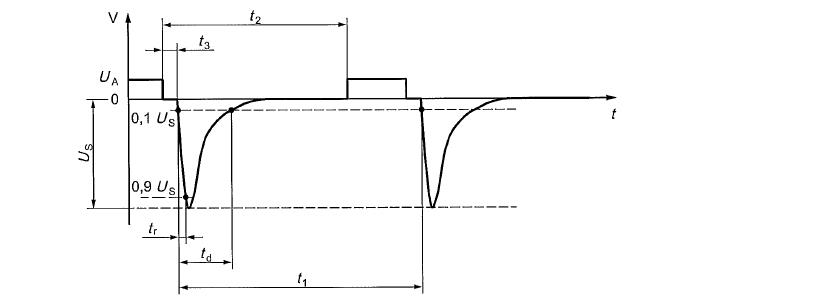

Pulse1
表1 Pulse 1参数
参数 12 V 系统 24 V 系统
Vs -75 V～-100 V -450 V～-600 V
Ri 10  Ω 50  Ω
td 2 ms 1 ms
tr μ s μ s
t1° ≥0.5 s
t2 200 ms
t3" <100  μs
试验脉冲数 500个（或依技术协议要求）
a、所选择的t1应保证在施加下一个脉冲前，测试件 被正确初始化。
b、t3 为断开电源与施加脉冲之间所需的最短时间。

4. 1. 1. 3 要求
功能状态应达到企业标准第1部分 6. 2定义的C级。
4. 1. 2 抗车用脉冲干扰 Pulse2a
4. 1. 2. 1 目的
模拟由于线束电感的原因， 使与测试件并联的装置内电流突然中断引起的
瞬态现象。
4. 1. 2. 2 试验
将测试件电源输入端与试验机脉冲输出端连接好， 依图2及表2要求设定试
验机参数进行试验。 （ISO 7637-2）
4. 1. 2. 3 要求
功能状态应达到本企业标准第1部分 6. 2定义的C级， 或依技术协议要求。

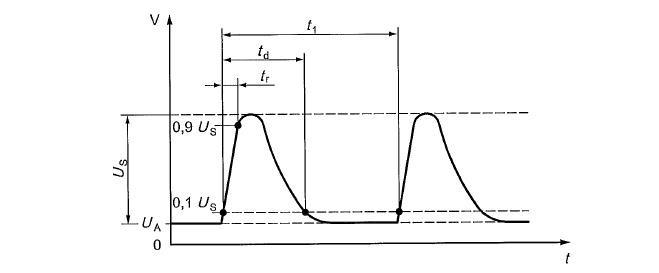

Pulse 2a
图2 Pulse 2a
表2 Pulse 2a参数

参数

12 V 系统

24 V系统

Us

+37 V～+112 V

Ri

2  Ω

Td

0.05 ms

Tr

19μ s

tl a

0.2 s～5 s

试验脉冲数

500个（或依技术协议要求）

a 根据开关的情况，重复时间t1可短些。使用短的重复时间可以缩短试验时间。

4. 1. 3 抗车用脉冲干扰 Pulse2b
4. 1. 3. 1 目的
模拟直流电机充当发电机， 点火开关断开时的瞬态现象。
4. 1. 3. 2 试验
将测试件电源输入端与试验机脉冲输出端连接好， 依图3及表3要求设定试
验机参数进行试验。 （ISO 7637-2）

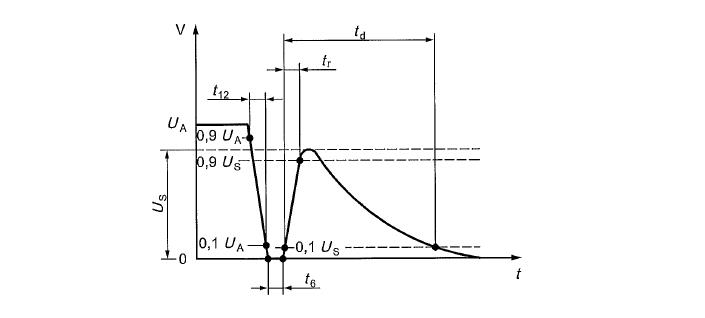

Pulse 2

图3 Pulse 2b

表3 Pulse 2b参数

参数 12 V 系统 24 V 系统
Us 10 V 20 V
Ri 0 Ω～0.05  Ω
td 0.2 s～2 s
t12 1ms±0.5 ms
tr 1 ms±0.5 ms
tg 1 ms±0.5 ms
试验脉冲数 10个（或依技术协议要求）
4. 1. 3. 3 要求
功能状态应达到本企业标准第1部分 6. 2定义的C级 ， 或依技术协议要求。
4. 1. 4 抗车用脉冲干扰 Pulse3a
4. 1. 4. 1 目的
模拟开关过程引起的瞬态现象。 此负极性脉冲的特性受线束的分布电容和
分布电感的影响。
4. 1. 4. 2 试验将测试件电源输入端与试验机脉冲输出端连接好， 依图4及表4要求设定试验机参数进行试验。 （ISO 7637-2）

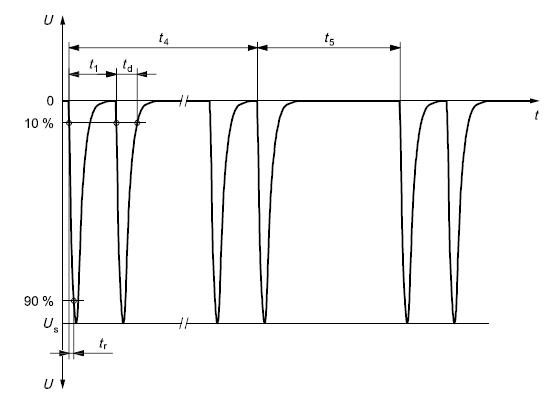

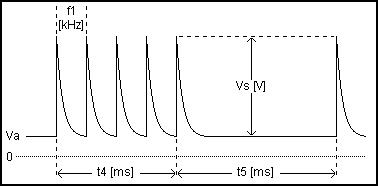

Pulse 3a
图4 Pulse 3a
表4 Pulse 3a 参数
参数 12 V 系统 24 V 系统
Us -112 V～-220 V -150 V～-300 V
Ri 50  Ω
td 150 ns±45 ns
tr 5 ns±1.5 ns
tl 100  μs
t4 10 ms
t5 90 ms
试验时间 1小时（或依技术协议要求）


4. 1. 4. 3 要求
功能状态应达到本企业标准第1部分6. 2定义的A级， 或依技术协议要求。
4. 1. 5 抗车用脉冲干扰 Pulse3b
4. 1. 5. 1 目的
模拟开关过程引起的瞬态现象。 此正极性脉冲的特性受线束的分布电容和分布电感的影响。
4. 1. 5. 2 试验
将测试件电源输入端与试验机脉冲输出端连接好， 依图5及表5要求设定试验机参数进行试验。 （ISO 7637-2）
4.1.5.3 要求
功能状态应达到本企业标准第1部分6.2定义的A级， 或依技术协议要求。

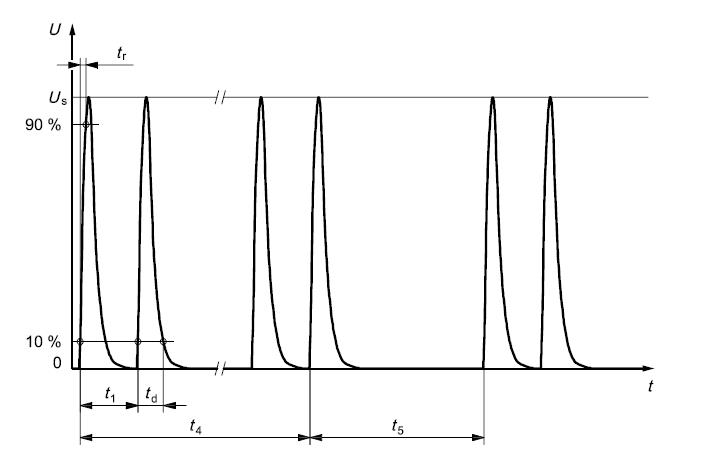

Pulse 3b
图5 Pulse 3b
表5 Pulse 3b 参数

参数 12 V 系统 24 V 系统
Us +75 V～+150 V +150 V～+300 V
Ri 50  Ω
td 150 ns±45 ns
tr 5 ns±1.5 ns
tl 100  μs
t4 10 ms
t5 90 ms
试验时间 1小时（或依技术协议要求）
4. 1. 6 除电源线外的导线抗车用脉冲干扰
4. 1. 6. 1 目的
评价测试件对耦合到非电源电路的电瞬态抗扰度， 试验脉冲模拟快速瞬态骚扰和慢速瞬态骚扰。
4. 1. 6. 2 试验
试验提供三种方法： 电容耦合钳（CCC） 方法、 直接电容耦合（DCC） 方法和电感耦合钳（ICC） 方法。 (ISO 7637-3)试验脉冲见图6、 图7、 图8与图9。测试具体装置ISO 7637-3标准要求， 测试参数设置参照表7、 表8、 表9及表10。
4. 1. 6. 3 要求
功能状态应达到本企业标准第1部分定义的C级， 或依技术协议要求 。
表6 试验方法
脉冲模式 电容耦合钳法 直接电容耦合法 电感耦合钳法
快脉冲 不适用 适用 适用
慢速脉冲 适用 适用 不适用

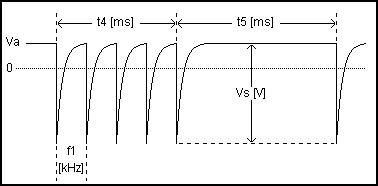

快脉冲—负极
表7 快脉冲—负极测试参数
参数 12V系统 24V系统
Us in V 见附录 A 表 A-3 见附录 A 表 A-4
Tr in ns 5 5
Td  inμs 0.1 0.1
T1inus 100 100
T4 in ms 10 10
T5 in ms 90 90
Ri  in  Ω 50 50

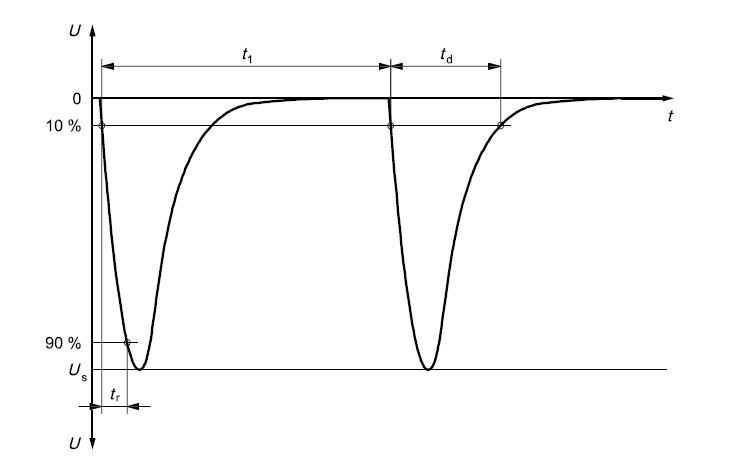

慢速脉冲—负极
图7 慢速脉冲—负极
表8 慢速脉冲—负极测试参数
参数
Us 见附录A 表A-3与表 A-4
Tr ≤ 1 μ s
Td 0.05ms
T1 0.5s to5s
Ri 2 Ω
快脉冲—正极
图8一快脉冲—正极
表9 快脉冲—负极测试参数
参数 12V 系统 24V系统
Us in V 见附录 A 表 A-3 见附录 A 表 A-4
Tr in ns 5 5
Td inus 0.1 0.1
T1  inμs 100 100
T4 in ms 10 10
T5 in ms 90 90
Ri  in  Ω 50 50

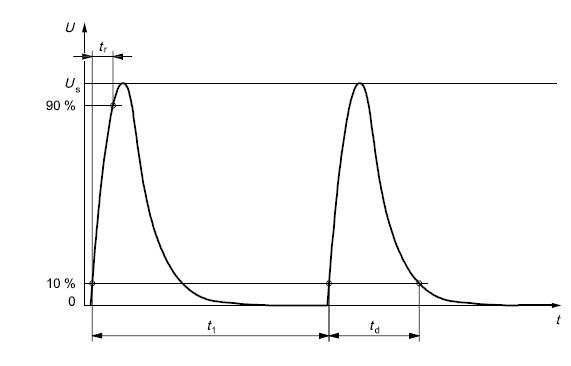

慢速脉冲—正极
图9 慢速脉冲—正极
表10  慢速脉冲—正极测试参数
参数
Us 见附录A 表A-3与表 A-4
Tr ≤ 1 μ s
Td 0.05ms
T1 0.5s to5s
Ri 2 Ω
4. 2 耐高周波（衰减波） 模拟试验
4. 2. 1 目的
测试评估车载电子电气设备抵抗高周波突变耐受能力 ；
4. 2. 2 试验-
将测试件电源输入端与试验机脉冲输出端连接好， 依图10及表11要求设定试验机参数进行试验。 （28400 NDS04）

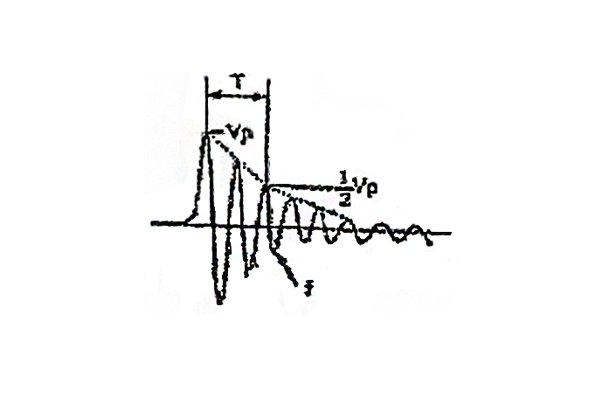

衰减波波形图
图 10 衰减波波形图
表11 衰减波参数表
项   目 特  性
正弦波频率（f） 1．5±0.5MHz
半减期（T） 4~15us
输出阻抗 100 Ω（结合容量  470pF）
印加周期 0.5~100Hz
电压（Vp ） ±25V 、±100V 、±300V

4. 2. 3 要求
功能状态应达到本企业标准第1部分6.2定义的C级， 或依技术协议要求 。
4. 3 耐高周波（方波） 模拟试验
4. 3. 1 目的
测试评估设备抵抗高周波突变耐受能力 ；
4. 3. 2 试验
将测试件电源输入端与试验机脉冲输出端连接好， 依图11及表12要求设定试验机参数进行试验。 （28400 NDS04）
4. 3. 3 要求
功能状态应达到本企业标准第1部分6. 2定义的C级， 或依技术协议要求。

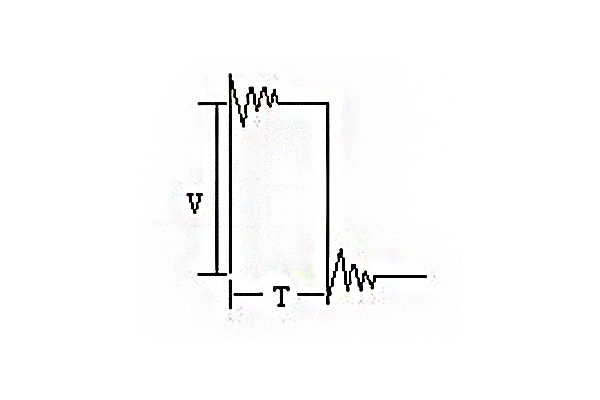

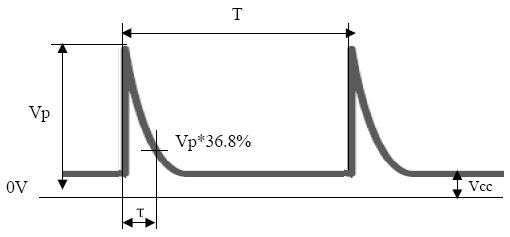

方波波形图
图11 方波波形图
表12 脉冲参数
项  目 特  性
波 宽 （ T ） 50ns 、100ns 、400ns
耦合电容 470PF
脉动上升时间（Vp） lns 以下
极性 正（+）及&负（-）极
周期 0.5～100Hz
试验电压 ±80V 、±120V 、±400V

4.4 耐低周波模拟试验
4. 4. 1 目的
对测试件施加因车载电池及点火等车载设备产生的突波， 验证其抗这些突波干扰的能力。
4. 4. 2 试验
将测试件电源输入端与试验机脉冲输出端连接好， 依图 12、 图 13、 图 14及表 13 要求设定试验机参数进行试验。（JASO D001 2840 NDS03 ）
4. 4. 3 要求
功能状态应达到本企业标准第 1 部分 6. 2 定义的 C 级， 或依技术协议要求。

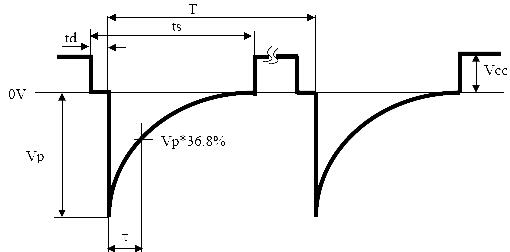

A-1 、A-2 、M-1 、M-3 、M-5 、M-7 、M-9 脉冲曲线图
图 12  A-1  、A-2  、M-1  、M-3  、M-5  、M-7  、M-9   脉冲曲线图

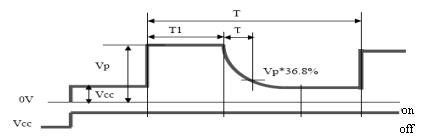

B-1、 B-2、 M-2、 M-4、 M-6、 M-8、 M-10 脉冲曲线图
图 13   B-1  、B-2   、M-2   、M-4   、M-6   、M-8   、M-10      脉冲曲线图
AP-1、 AP-2 脉冲曲线图
表13 低周波脉冲参数表
种类 V。(V) C（ μ F ） T(s) R1 （ Ω ） R2 （ Ω ） T1(max) Ts(ms) 次数 周期
A-1 60 15000 0.27 18 0.66

10		 1 次  /30se
C
A-2 60 15000 0.165 11 0.8
AP-1 36 15000 0.195 13 0.4 160 975
AP-2 34 15000 0.195 13 0.4 80 975
B-1 -80±1 1000 0.02 20 20   100 1000 1 次  /3sec
B-2 300±5 33 0.0033 100 75   16.7
M-1 300 1 0.0005 600 450





100




1 次 /3sec
M-2 -300 1 0.0005 600 450   3.3
M-3 300 33 0.0033 100 75
M-4 -300 33 0.0033 100 75   16.6
M-5 300 1 0.0005 500 500
M-6 -300 1 0.0005 500 500   3.3
M-7 300 1 0.00003 30 200
M-8 -300 1 0.00003 30 200   1
M-9 300 33 0.0033 100 750

4. 5 静电注入试验
4. 5. 1 目的
评价在出货、 装卸、 维修和使用时 ESD 可能对测试件的损坏。
4. 5. 2 试验
连接好测试件， 对各放电电施加表 17 与表 18 规定的放电电压， 在每种电压等级下至少需要放加 6 次放电影响， 3 次正极， 3 次负极。 试验装置见图 18与图 19 (ISO 10605、 GB19951、 TL82466)
4. 5. 3 要求
在施加±4kV 的直接放电时测试件功能状态应达到 LAB-100-1 6.2 定义的A 级， 其它依技术协议要求。

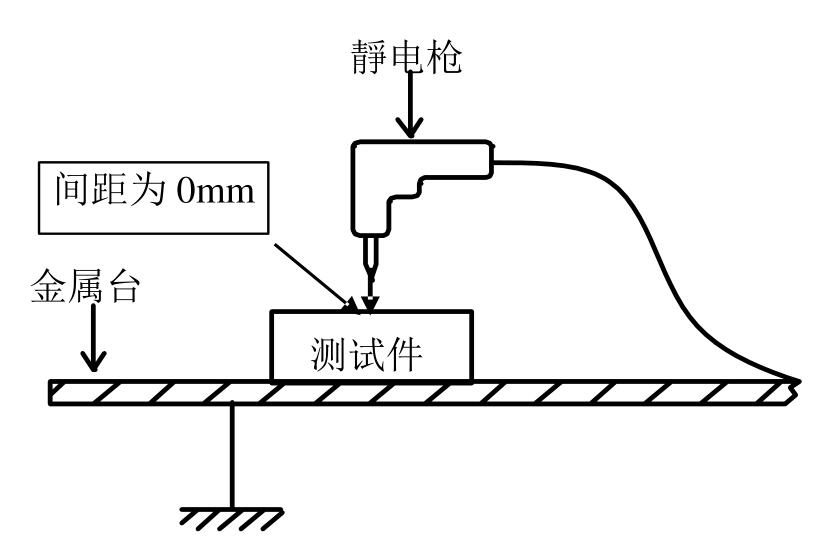

接触放电装置图
图 18 接触放电装置图

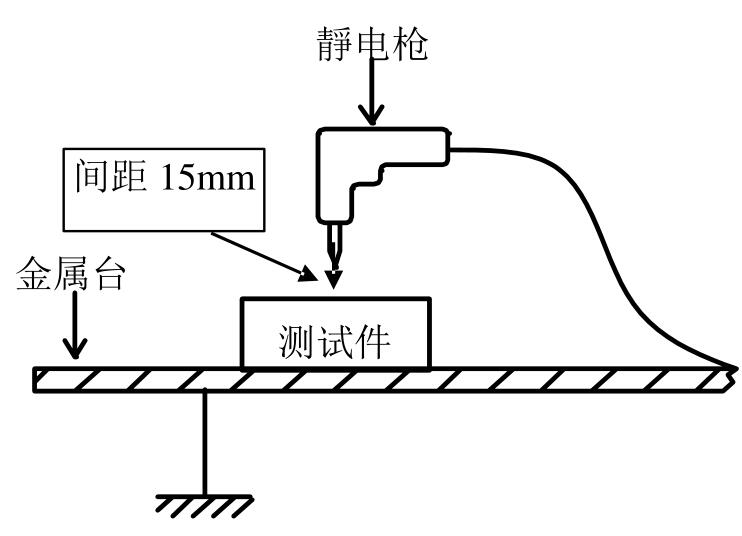

空气放电装置图
图 19 空气放电装置图
表17 静电放电试验严酷等级(通电运行时)

放电类型		 严酷程度等级/kV 最小放电次数
（最小放电间隔
为 5s ）
自选等 级 试验等级
I II Ⅲ I IV
接触放电 X° ±4 ±6 ±7 ±8 3
空气放电 X ±4 ±8 ±14 ±15
a、依技术协议要求.
表18 静电放电试验严酷等级(非工作状态下)

放电类型		 严酷程度等级/kV 最小放电次数
（最小放电间隔
为 5s ）
自选等 级 试验等级
  I Ⅲ
接触放电 X° ±4 ±6 ±8 3
空气放电 X* ±4 ±15 ±25
a、依技术协议要求.
4. 6 瞬态传导发射试验
4. 6. 1 目的
评价测试件工作时从电源线或开关电源线瞬态传导发射信号的强弱。
4. 6. 2 试验
将测试件按ISO7637-2标准要求装置， 连接好测试线与测试设备， 然后进行测试。 （ISO 7637-2、 GB/T 21437-2）
4. 6. 3 要求
测试件瞬态传导发射限值应符合表19或表20的限值等级要求之一， 具体等级依技术协议要求。
表19 12V系统瞬态传导发射限值等级

脉冲幅度（Ls）		 么s严酷等级的限值
自选等级 Ⅳ Ⅲ Ⅱ I
正脉冲    ms范围或很慢 X° +75 +37 +25 +25
负脉冲    ms范围或很慢 X* -100 -75 -50 -50
正脉冲   μs到ns 范围 X +100 +75 +50 +50
负脉冲
us到ns范围		 Xa -150 -112 -75 -75
a、依技术协议要求.
表20 24V系统瞬态传导发射限值等级

脉冲幅度（Us）		 Js严酷等级的限值
自选等级 V Ⅲ Ⅱ I
正脉冲    ms范围或很慢 X" +75 +37 +25 +25
负脉冲    ms范围或很慢 X -200 -150 -100 -100
正脉冲
us到ns范围		 Xa +200 +150 +100 +100
负脉冲
μs到ns 范围		 Xa -200 -150 -100 -100
a、依技术协议要求.
4.7  传导骚扰试验
4.7.1 目的
评价测试件工作时从电源线，控制与信号线耦合出骚扰信号的强弱。
4.7.2 试验
将测试件按CISPRA25  标准要求装置于屏蔽室，连接好测试线，然后进行测试。（CISPRA25  、GB18655  ）
4.7.3 要求
电源输入端传导骚扰限值应该符合表21 、表22 中的限值等级要求之一，控 制与信号线传导骚扰限值应符合表23 、表24 中的限值等级要求，具体等级依技术协议要求 。
表21 电源输入端传导骚扰限值（峰值或准峰值检波器）


业务波段
频率
(MHz)		 电平dB（μV）—电压法
等级1 等级2 等级3 等级4 等级5
峰值 准峰 值 峰值 准峰 值 峰值 准峰 值 峰值 准峰 值 峰值 准峰 值
广播
LW 0.15～0.30 110 97 100 87 90 77 80 67 70 57
MW 0.53～1,8 86 73 78 65 70 57 62 59 54 41
SW 5.9～6.2 77 64 71 58 65 52 59 56 53 40
FM 76～108 62 49 56 43 50 37 44 31 38 25
TV Band 41 ～ 88 58   52   46   40 - 34
移动业务
CB 26 ～ 28 68 55 62 49 56 43 50 37 44 31
VHF 30 ～ 54 68 55 62 49 56 43 50 37 44 31
VHF 68～87 62 49 56 43 50 37 44 31 38 25
注、在有多个频段使用相同限值时.必须选择适用的试验频段。当试验计划出现频段交叠时. 试验计划应明确所适用的限值。
表22 电源输入端传导骚扰限值（平均值检波器）

业务波段
频率（MHz ）		 电平dB（μV）—电压法
等级1 等级2 等级3 等级4 等级5级
平均值 平均值 平均值 平均值 平均值
广播
LW 0.15～0.30 90 80 70 60 50
MW 0.53～1.8 66 58 50 42 34
SW 5.9～6.2 57 51 45 39 33
FM 76～108 42 36 30 24 18
TV Band 41～88 48 42 36 30 24
移动业务
CB 20～28 48 42 36 30 24
VHF 30～54 48 42 36 30 24
VHF 68～87 42 36 30 24 18
注、在有多个频段使用相同限值时.必须选择适用的试验频段。 试验计划应明确所适用的限值。 当试验计划出现频段交叠时
表23 控制/信号线电源输入端传导骚扰限值（峰 值 或 准峰值检波器 ）


业务波段
频率
(MHz)		 电平dB（μA）—电流法
等级1 等级2 等级3 等级4 等级5
峰值 准峰 值 峰值 准峰 值 峰值 准峰 值 峰值 准峰 值 峰值 准峰 值
广播
LW 0,15～0.30 90 77 80 67 70 57 60 47 50 37
MW 0,53～1,8 58 45 50 37 42 29 34 21 26 13
SW 5,9～6,2 43 30 37 24 31 18 25 12 19 6
FM 76～108 28 15 22 9 16 3 10 -3 4 -9
TV Band 41 ～ 88 24   18   12   6   0
移动业务
CB 26～ 28 34 21 28 15 22 9 16 3 10 -3
VHF 30 ～ 54 34 21 28 15 22 9 16 3 10 -3
VHF 68～87 28 15 22 9 16 3 10 -3 4 -9
注、在有多个频段使用相同限值时.必须选择适用的试验频段。当试验计划出现频段 交叠时.试验计划应明确所适用的限值。
表 24  控 制/ 信 号 线 电 源 输 入 端 传 导 骚 扰 限 值 （平 均 值 检 波 器 ）

业务波段		 频率
(MHz)		 电平dB（μA）—电流法
等级1 等级2 等级3 等级4 等级5级
平均值 平均值 平均值 平均值 平均值
广播
LW 0.15～0.30 70 60 50 40 30
MW 0.53～1.8 38 30 22 14 6
SW 5.9～6.2 23 17 [11 5 -1
FM 76～108 8 2 -4 -10 -16
TV Band 41～88 14 8 2 -4 -10
移动业务
CB 20～28 14 8 2 -4 -10
VHF 30～54 14 8 2 -4 -10
VHF 68～87 8 2 -4 -10 -16
注、在有多个频段使用相同限值时.必须选择适用的试验频段。当试验计划出现频段 交叠时.试验计划应明确所适用的限值。
4. 8 辐射骚扰试验
4. 8. 1 目的
评价测试件工作时以空间方式产生辐射骚扰信号的强弱。
4. 8. 2 试验
将测试件按CISPRA25标准要求装置于电波暗室. 连接好测试线. 然后进行测试。 （CISPRA25、 GB18655）
4. 8. 3 要求
测试件辐射限值应该符合表25、 表26中的限值等级要求之一. 具体等级依技术协议要求。
4. 9 BCI大电流注入抗干扰试验
4. 9. 1 目的
评价测试件抗扰性能。
4. 9. 2 试验
将测试件按ISO 11452-4标准要求装置于屏蔽室. 连接好测试线及试验设备. 然后进行测试。 （ISO 11452-4、 GB 17619）
4. 9. 3 要求
测试件抗扰等级可参照表27中的等级要求之一. 具体等级依技术协议要求。
4. 10 150mm带状线抗干扰试验
4. 10. 1 目的
评价测试件抗扰性能。
4. 10. 2 试验:
将测试件按ISO 11452-5标准要求装置于屏蔽室. 连接好测试线及试验设备. 然后进行测试。 （ISO 11452-5、 GB 17619）
4. 10. 3 要求
测试件抗扰等级可按表28中的等级要求之一. 具体等级依技术协议要求。
4. 11 TEM小室辐射抗干扰试验
4. 11. 1 目的
评价测试件抗扰性能。
4. 11. 2 试验
将测试件按ISO 11452-3标准要求装置于TEM小室. 连接好测试线及试验设备. 然后进行测试。 （ISO 11452-3、 GB 17619）
4. 11. 3 要求
测试件抗扰等级可按表29 中的等级要求之一.具体等级依技术协议要求。
表25 辐射骚扰限值（峰值或准峰值检波器）


业务波段
频率
(MHz)		 电 平 dB（ μA）
等级1 等级2 等级3 等级4 等级5
峰值 准峰 值 峰值 准峰 值 峰值 准峰 值 峰值 准峰 值 峰值 准峰 值
广播
LW 0.15～0.30 86 73 76 63 66 53 56 43 46 33
MW 0.15～0.30 72 59 64 51 56 43 48 35 40 27
SW 5.9～6.2 64 51 58 45 52 39 46 33 40 27
FM 76～108 62 49 56 43 50 37 44 31 38 25
TV Band I 41～88 52   46   40   34   28
TV Band II 174～230 56   50   44   38   32
DAB Ⅲ 171～245 50   44   38   32   26
TV Band Ⅳ/V 468～944 65   59   53   47   41
DTTV 470～770 69   63   57   51   45
DABLband 1447～1494 52   46   40   34   28
SDARS 2320～2345 58   52 - 46 - 40   34
移动业务
CB 20～28 64 51 58 45 52 39 46 33 40 27
VHF 30～54 64 51 58 45 52 39 46 33 40 27
VHF 68～87 59 46 53 40 47 34 41 28 35 22
VHF 137～138 59 46 53 40 47 34 41 28 35 22
VHF 142～175 59 46 53 40 47 34 41 28 35 22
UHF 380～512 62 49 56 43 50 37 44 31 38 25
RKE 300～330 56   50   44   38   32
RKE 420～450 56   50   44   38   32
UHF 820～960 68 55 62 49 56 43 50 37 44 31
GSM 800 860～895 68   62   56   50   44
EGSM/GSM900 925～960 68   62   56   50   44
GPSL1 民用 1567～1583         ”   -   -
GSM 1800  (PCN) 1803～1882 68   62   56 - 50   44
GSM 1900 1850～1990 68   62   56   50   44
3G 1900～1992 68   62   56   50   44
3G 2010～2025 68   62   56   50   44
3G 2108～2172 68   62   56   50   44
蓝牙/820.11 2400～2500 68   62 - 56 - 50   44
注、 在有多个频段使用相同限值时.必须选择适用的试验频段。 试验计划应明确所适用的限值。 当试验计划出现频段交叠时
表26 辐射骚扰限值（平均值检波器）

业务波段
频率
(MHz)		 电 平 dB（ μA）
等级1 等级2 等级3 等级4 等级5
平均值 平均值 平均值 平均值 平均值
广播
LW 0.15～0.30 66 56 46 36 26
MW 0.15～0.30 52 44 36 28 20
SW 5.9～6.2 44 38 32 26 20
FM 76～108 42 36 30 24 18
TV Band I 41～88 42 36 30 24 18
TV Band IⅢI 174～230 46 40 34 28 22
DAB IⅢI 171～245 40 34 28 22 16
TV Band IⅣ/V 468～944 55 49 43 37 31
DTTV 470～770 59 53 47 41 35
DAB L band 1447～1494 42 36 30 24 18
SDARS 2320～2345 48 42 36 30 24
移动业务
CB 20～28 44 38 32 26 20
VHF 30～54 44 38 32 26 20
VHF 68～87 39 33 27 21 15
VHF 137～138 39 33 27 21 15
VHF 142～175 39 33 27 21 15
UHF 380～512 42 36 300 24 18
RKE 300～330 42 36 30 24 18
RKE 420～450 42 36 30 24 18
UHF 820～960 48 42 36 30 24
GSM 800 860～895 48 42 36 30 24
EGSM/GSM900 925～960 48 42 36 30 24
GPS L1 民用 1567～1583 34 28 22 16 10
GSM 1800(PCN) 1803～1882 48 42 36 30 24
GSM 1900 1850～1990 48 42 36 30 24
3G 1900～1992 48 42 36 30 24
3G 2010～2025 48 42 36 30 24
3G 2108～2172 48 42 36 30 24
蓝牙/820.11 2400～2500 48 42 36 30 24
注、在有多个频段使用相同限值时.必须选择适用的试验频段。 交叠时.试验计划应明确所适用的限值。 当试验计划出现频段
表27 BCI 干 扰 严 酷 等 级 要 求
等级 电流值（mA）
I 25
I Ⅱ 50°
Ⅲ 75
Ⅳ 100
V 依协议要求
备注:a、GB17619  仅要求一个等级即 48mA。
b、测试频率为:1～400MHz（GB17619 要求为20～400MHz ）
表28 150mm  带 状 线 干 扰 严 酷 等 级 要 求
等级 抗扰性电平（V/m）
I 50a
I 100
Ⅲ 150
I Ⅳ 200
V 依协议要求
备注: a、GB17619  仅要求一个等级即 48V/m。
b、测试频率为:0.01 ～400MHz（GB17619  要求为 20～400MHz）
表29 TEM 小 室 辐 射 干 扰 严 酷 等 级 要 求
等级 抗扰性电平（V/m）
I 50 a
Ⅱ 100
Ⅲ 150
ⅣV 200
V 依协议要求
备注: a、GB17619  仅要求一个等级即 48V/m。
b、测试频率为:0.01 ～200MHz（GB17619  要求为 20～200MHz）
4. 12 自由场辐射抗干扰试验
4. 12. 1 目的
评价测试件抗辐射干扰性能。
4. 12. 2 试验
将测试件按ISO 11452-2标准要求装置于电波暗室. 连接好测试线及试验设备. 然后进行测试。 （ISO 11452-2、 GB 17619）
4. 12. 3 要求
测试件抗扰等级可按表30中的等级要求之一. 具体等级依技术协议要求。
表30 自由场辐射抗扰严酷等级要求
等级 抗扰性电平（V/m）
I 25a
Ⅱ 50
Ⅲ 75
Ⅳ 100
V 依协议要求
备注: a、GB17619 仅要求一个等级即 24V/m;
b、测试频率范围为:80～18000MHz 。（GB17619 要求为 400～1000MHz）
5 EMC要求项目表
试验项目 要求条款 备注
传导抗拢性测试 章节4.1
耐高周波（衰减波）模拟试验 章节4.2
耐高周波（方波）模拟试验 章节4.3
耐低周波模拟试验 章节4.4
静电注入试验 章节4.5
瞬态传导发射试验 章节 4.6
传导骚扰试验 章节4.7
辐射骚扰试验 章节 4.8
BCI 大电流注入抗干扰试验 章节4.9
150mm带状线抗干扰试验 章节4.10
TEM小室辐射抗干扰试验 章节4.11
自由场辐射抗干扰试验 章节4.12
附录A:
传导抗扰严酷程度等级
A. 1 目的
对测试件施加试验脉冲电压的数值不同会有不同的试验结果. 为此本附录
给出了试验电压的最低和最高严酷程度等级。 具体由与客户协商确定试验等级.
也可以按表A-1、 A-2、 A-3及A-4中所给出参考值作为试验参数。 在没有规定任
何专门值的情况下. 应选择给定等级。
A. 2 试验脉冲严酷程度分级
表A-1、 12V系统测试参数规定（沿电源线）
选择的  试验等级
试验脉冲		 试验等级%us（W）
最少脉冲数或 试验时间		 短脉冲循环时间或脉冲 重复时间
I Ⅱ Ⅲ Ⅳ 最小 最大
1 -75 -75 -112 -150 500 个脉冲 0.5s 5s
2a 37 37 55 112 500 个脉冲 0.2s 5s
2b 10 10 10 10 10 个脉冲 0.5s 5s
3a -112 -112 -165 -220 1h 90ms 100ms
3b 75 75 112 150 1h 90ms 100ms
c、此处的试验等级非强制性等级.可依客户协商确定;
表A-2、 24V系统测试参数规定（沿电源线）
选择的  试验等级
试验脉冲		 试验等级k.s(w
最少脉冲数或 试验时间		 短脉冲循环时间或脉 冲重复时间
I II III IV 最小 最大
1 -300 -300 -450 -600 500 个脉冲 0.5s 5s
2a 37 37 55 112 500 个脉冲 0.2s 5s
2b 20 20 20 20 10 个脉冲 0.5s 5s
3a -150 -150 -220 -300 1h 90ms 100ms
3b 150 150 220 300 1h 90ms 100ms
d、此处的试验等级非强制性等级.可依客户协商确定;
表A-3、 12V系统测试参数规定（除电源线外的其它导线）

测试脉冲		 试验等级!Us（V） 测试
时间
(min)
Ⅰ最低 II III IV最高
快脉冲-负极（DCC8 与 CCC方式） -10 -20 -40 -60 10
快脉冲-正极（DCC 与CCC 方式） +10 +20 -30 +40 10
慢脉冲-正极 DCC方式 +8 +15 +23 +30 5
慢脉冲-负极 DCC 方式 -8 -15 -23 -30 5
慢脉冲-正极 ICC方式 +3 +4 +5 +6 5
慢脉冲-负极ICC方式 -3 -4 -5 -6 5
f、此处的试验等级非强制性等级.可依客户协商确定;
g、DCC、CCC 与 ICC方式的选择依本标准第五部分 EMC要求的表 8。
表A-4、 24V系统测试参数规定（除电源线外的其它导线）

测试脉冲		 试验等级h.Us（V） 测试时
间
(min)
Ⅱ最低 II III IV 最高
快脉冲-负极（DCci与 CCC方式） -14 -28 -56 -80 10
快脉冲-正极（DCC 与CCC 方式） +14 +28 +56 +80 10
慢脉冲-正极 DCC方式 +15 +25 +35 +45 5
慢脉冲-负极 DCC 方式 -15 -25 -35 -45 5
慢脉冲-正极 ICC方式 +4 +6 +8 +10 5
慢脉冲-负极 ICC 方式 -4 -6 -8 -10 5
h、此处的试验等级非强制性等级.可依客户协商确定;
i、DCC、CCC 与ICC 方式的选择依本标准第五部分 EMC要求的表 8。

长沙容测电子有限公司致力于电磁兼容测试设备的研发以及电磁兼容测试技术的推广普及，全力为客户提供专业的EMC测试产品和解决方案。emc测试设备主要有：军工EMC测试设备，新能源汽车EMC测试设备，48V汽车电子可编程电源，汽车电气性能测试设备，BCI大电流注入，群脉冲发生器，雷击浪涌发生器，阻尼振荡波测试仪，静电放电发生器，电压跌落发生器等。

友情链接： 仪器 | emc测试设备 |

欢迎来到长沙容测电子股份有限公司
欢迎来到长沙容测电子股份有限公司
请留下您的信息，我们会尽快回复您
  • *
  • *
  • *
  • *
