雷击浪涌抑制电路设计需了解的基本功

发布时间:2021-03-24 16:22

雷电压/电流的特性

1.2/50uS雷电压脉冲波形(IEC61000-4-5)

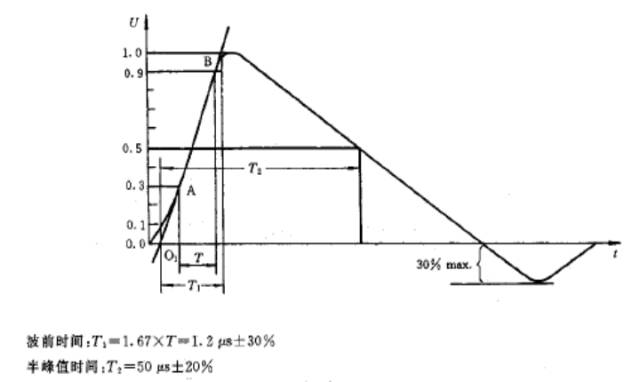

1.2/50uS雷电压脉冲波形(IEC61000-4-5)



雷击浪涌防护器件各自的优缺点

  • 气体放电管

  • 半导体放电管

  • 压敏电阻

  • TVS

  • 防雷模块(SPD)

气体放电管

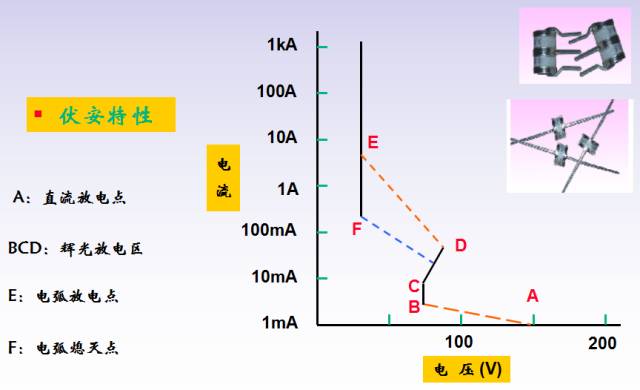

伏安特性



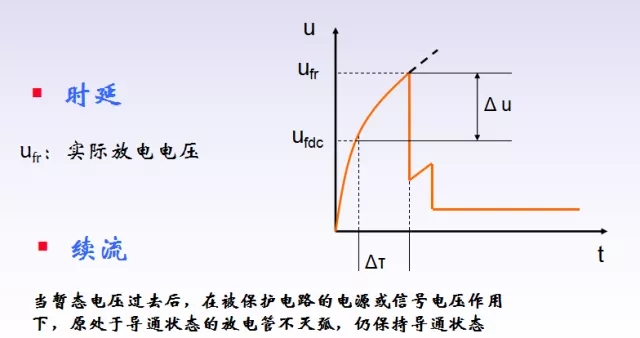

应用中存在的问题



优缺点

半导体放电管

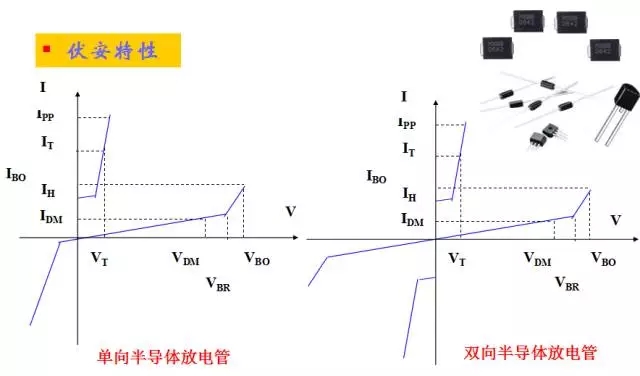

伏安特性





优缺点




压敏电阻

伏安特性




优缺点



瞬态电压抑制器(TVS)

伏安特性

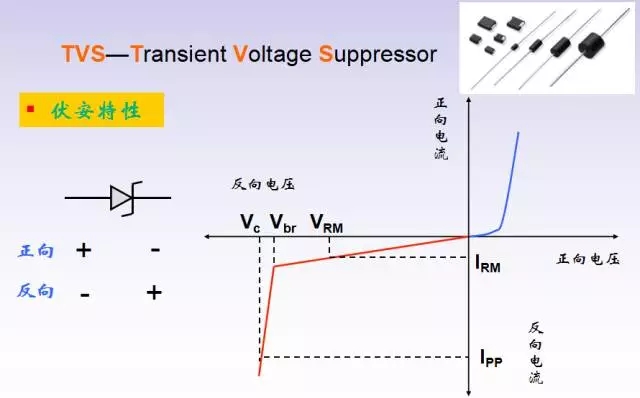

瞬态电压抑制器(TVS) 伏安特性



优缺点



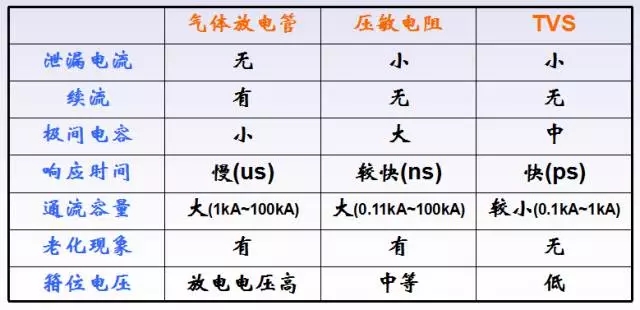

几种保护器件的比较

防雷电路设计

三级保护电路

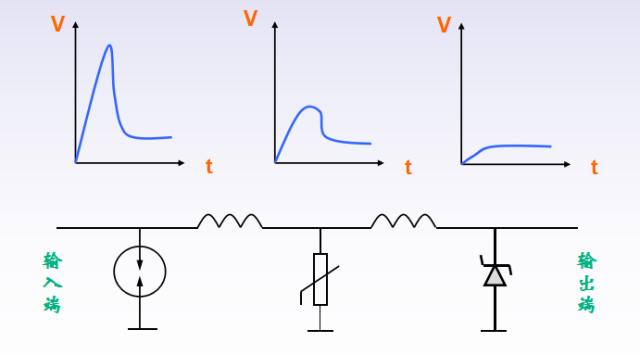

防雷电路设计  三级保护电路



典型电路分析


单相交流电源的两级保护电路

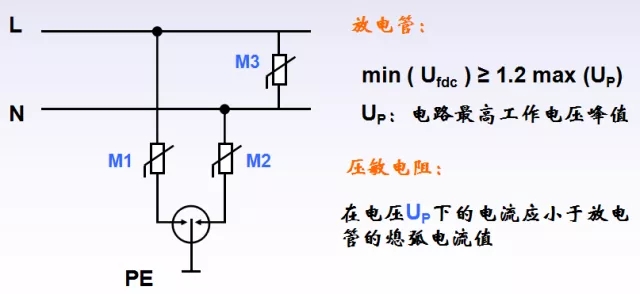

单相交流电源的两级保护电路

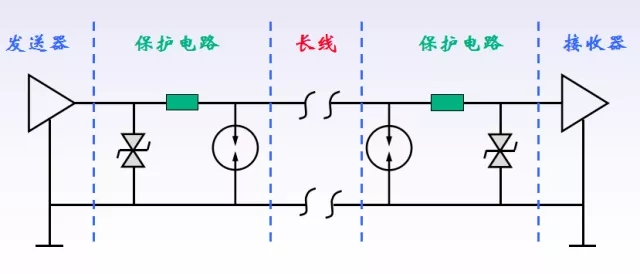

信号接口保护电路



防雷保护器件布线注意

减小寄生电感

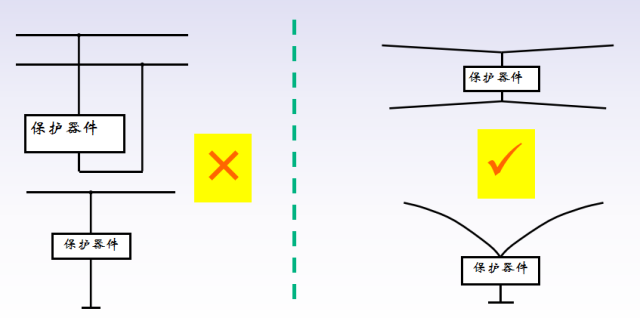

防雷保护器件布线注意 减小寄生电感



PCB板上防雷器件的布局

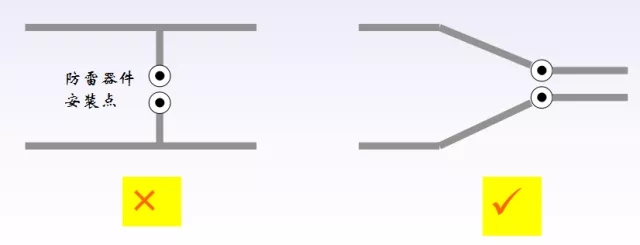

PCB板上防雷器件的布局
