汽车零部件EMC测试项目

发布时间:2021-03-22 17:27

一般情况下,汽车零部件EMC测试需要做以下项目。每个整车厂的标准会有所不同,有一些整车厂需要做磁场干扰和磁场抗干扰试验。

汽车零部件EMC测试

1、传导发射
分为电压法和电流法。电压法主要是测电源线上的干扰,电流法一般是测信号线上的干扰,CISPR25要求将所有线束放在电流钳中,上汽乘用车的标准要求将电源线和地线从电流钳中拿出来,这是大家测试中特别要注意的。

汽车零部件EMC测试发射测试

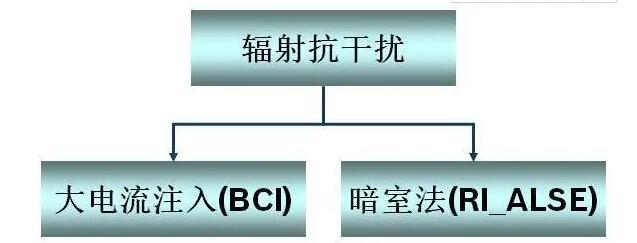

2、辐射抗干扰
辐射抗干扰一般有3种方法,暗室法,大电流注入法、带状线法,一般情况下可以任选两种方法覆盖1MHz~3.1GHz即可。

汽车零部件EMC测试辐射抗干扰

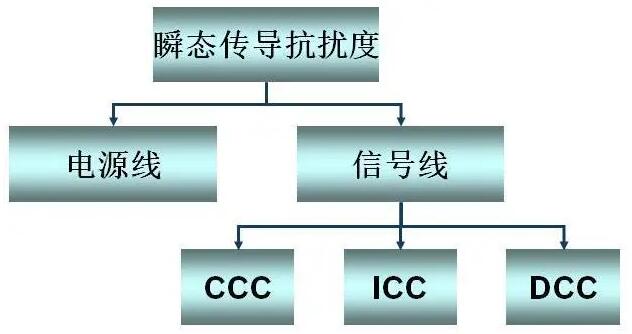

3、瞬态传导抗扰度
信号线的瞬态抗干扰有三种方法:电容耦合钳(CCC)方法、直接电容耦合(DCC)方法和电感耦合钳(ICC)方法。一般只需要选取其中的一到两种方法测试即可。

汽车零部件EMC测试瞬态抗扰度

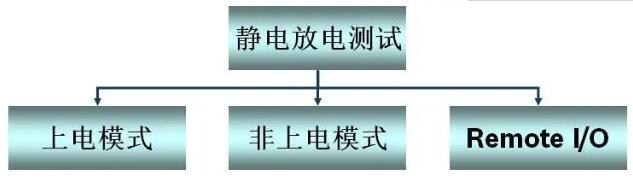

4、静电放电
静电放电分为上电模式,非上电模式和RemoteI/O。上电模式模拟的是产品在上电工作情况下的抗ESD能力,非上电模式模拟的是产品在生产搬运过程中的抗ESD能力,RemoteI/O模拟的是开关信号的抗ESD情况。

汽车零部件EMC测试静电放电抗扰度

以上是汽车零部件EMC测试项目的简单介绍,希望对您有所帮助!
