ISO16750-2叠加交流电压测试方法

发布时间:2021-02-23 11:20

ISO16750-2叠加交流电压测试目的
模拟直流供电中残留的交流电
ISO16750-2叠加交流电压试验

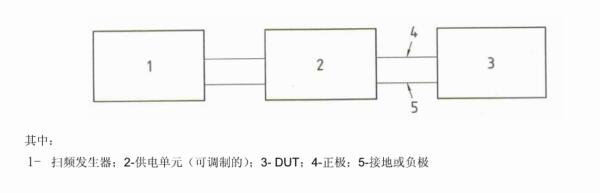

按图1所示连接DUT,对DUT的所有可用输入端进行下列试验。根据需要选择严酷等级1、2或3。其中:1-扫频发生器;2-供电单元(可调制的);3- DUT; 4-正极;5-接地或负极

电源线上叠加交流电压的试验装置
图1 电源线上叠加交流电压的试验装置

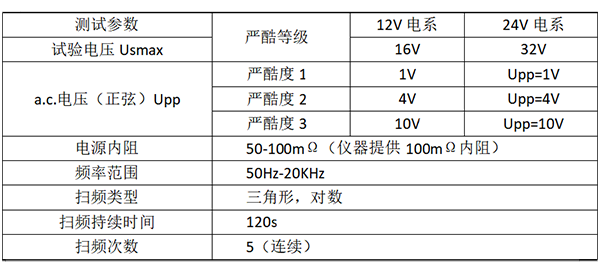

叠加交流电的试验电压

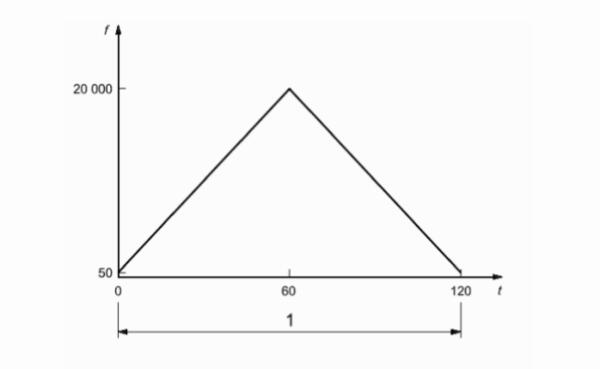

图3 频率扫描

其中
1   1个循环
f     对数频率,Hz(对数刻度)
t     时间,S

ISO16750-2叠加交流电压试验要求

功能状态应达到GB/T 28046.2-2011 定义的A级。

叠加交流电压试验测试使用设备:

测试仪器:48V系统汽车可编程电源、EA-PS400系列汽车电子可编程电源、EA-PS400A系列汽车电子可编程电源、EA-PS400B系列汽车电子可编程电源(根据具体需要求可以选择一款)

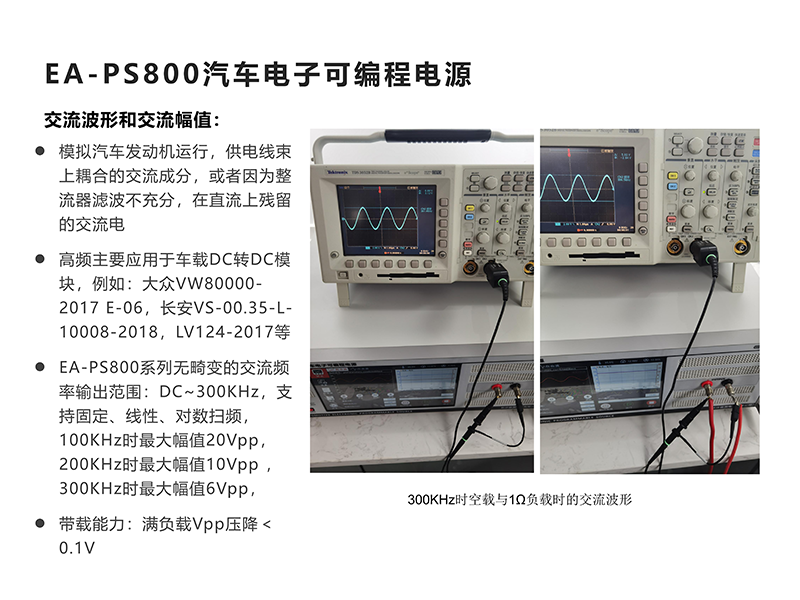

汽车电子可编程电源
