工/科/医电磁骚扰标准《GB4824-2019》2020年7月1日实施,与原标准不同处?

发布时间:2021-02-02 11:30

《GB4824》系列标准一直是 “工业、科学和医疗设备射频骚扰特性限值和测量方法”沿用的特定标准。

GB4824系列标准

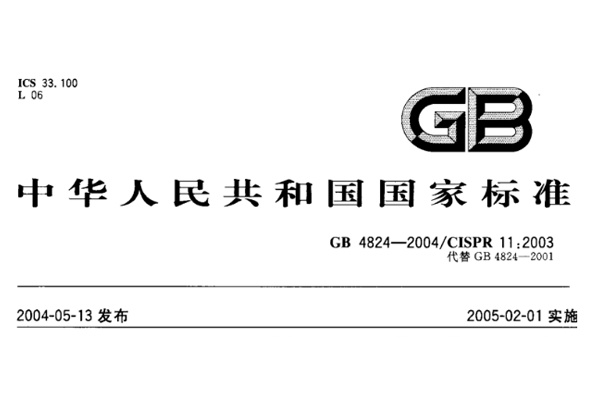

《GB 4824-2004 工业、科学和医疗(ISM)射频设备 电磁骚扰特性 限值和测量方法》04版本于2004年5月13日发布,于2005年2月1日实施,替代之前旧版本GB4824-2001;

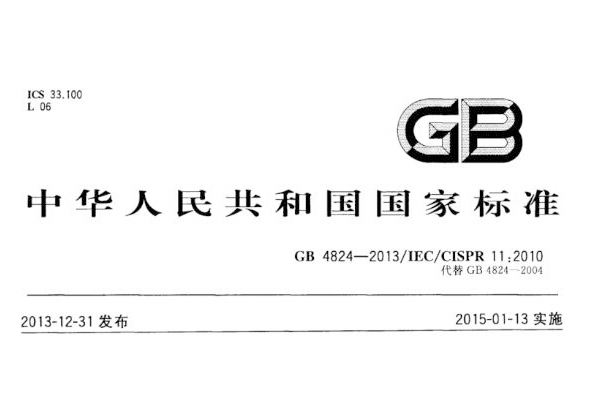

而后《GB 4824-2013 工业、科学和医疗(ISM)射频设备 骚扰特性 限值和测量方法》13版本版本于2013年12月31日发布,于2015年1月13日正式实施,此版本为目前比较熟悉的工科医电磁骚扰采用的标准,常见的在2015年1月1日正式实施的医疗器械电磁兼容强制标准YY0505-2012中的关于电磁骚扰项目就是采用的GB4824-2013系列标准;

目前《GB 4824-2019 工业、科学和医疗设备 射频骚扰特性 限值和测量方法》19版本于2019年12月17日发布,于2020年7月1日正式实施,且替代之前2013版本。

2019版本相比较之前的版本,主要区别在哪里?

主要变化如下:

1、2组A类3m距离限值修订

● 在试验场地测量时,对2组 A类设备的电磁辐射骚扰限值中3 m距离的限值进行了修订(见 2013 版的表10)

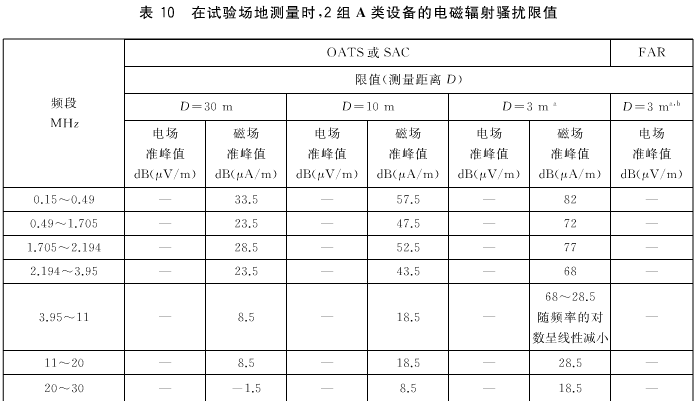

13版本中2组A类设备3米电磁辐射骚扰限值如下(0.15-30MHz):

射频骚扰特性限值和测量方法

19版本中A类设备3米电磁辐射骚扰限值如下(0.15-30MHz):


2、增加了11.7-12.7测试频段
“工作频率在 400 MHz 以上,产生连续骚扰的2组设备的电磁辐射骚扰峰值限值”增加了 11.7 GHz~12.7 GHz 的限值(见 2013 版的表 13);

13版本

 400MHk电磁辐射骚扰限值中3 m距离的限值

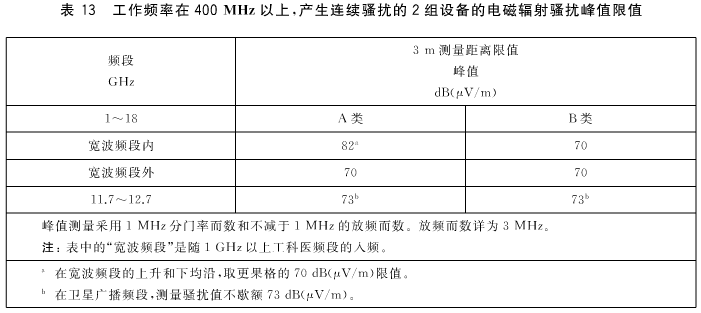

19版本增加了11.7-12.7GHz的测试频段

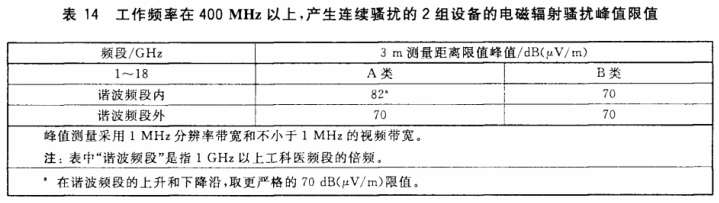

19版本工作频率在 400 MHz 以上,产生连续骚扰的2组设备的电磁辐射骚扰峰值限值

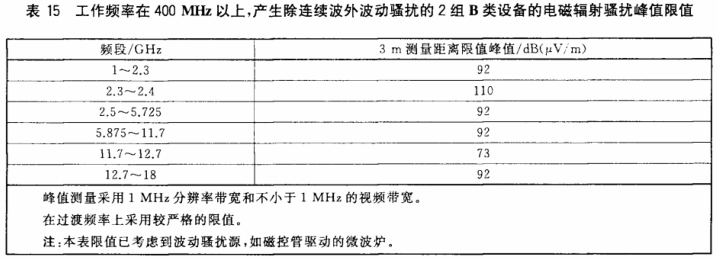

3、去除400HMHz以上2组B类的限值



13版本

19版本直接去除400HMHz以上2组B类的限值



4、增加了2组B类APD限值
增加了"表 15 工作频率在 400 MHz 以上,2 组 B类电磁辐射骚扰限值(APD水平对应10-1)"(见 2013 版的表15)




19版本增加2组B类APD限值

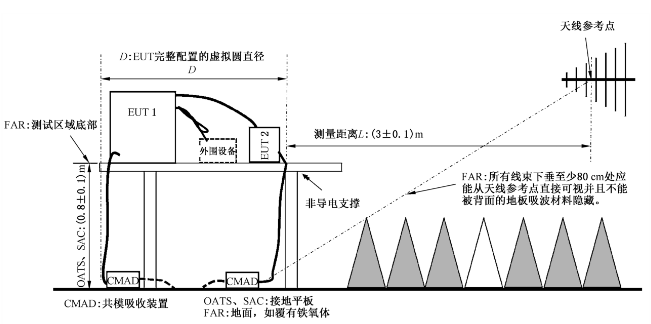

5、增加了3m台式设备电缆布置

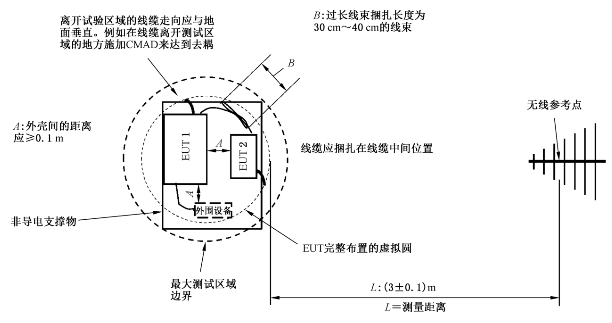

——增加了" 3m 距离辐射骚扰测量的典型电缆布置——台式受试设备"

3m 距离辐射骚扰测量的典型电缆布置——台式受试设备

6、增加了落地式设备测试布置

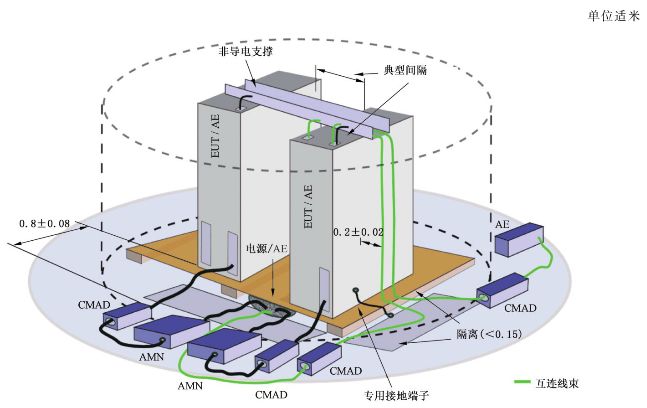

增加了"落地式受试设备传导和/或辐射骚扰测量的典型测量布置-三维图"

落地式受试设备传导和/或辐射骚扰测量的典型测量布置-三维图

7、增加了实验室交流网30MHz-18GHz测试
增加了"7.5.3.1.3 连接至实验室交流电网的30 MHz~18GHz辆射骚扰测量"(见753.13)



19版本内容如下:


交流网30MHz-18GHz测试

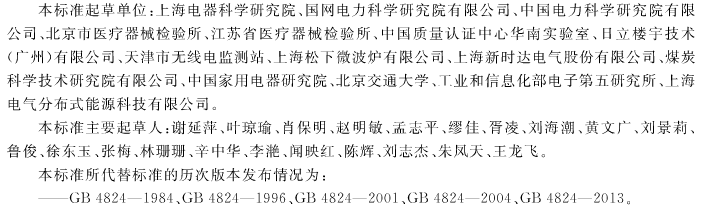

标准起草单位和主要起草人:
