照明产品雷击浪涌测试标准及方法

2020-9-16 17:18:23      点击:


CE是一种安全认证标准被视为制造商打开并进入欧洲市场的护照。2013年1月2日起进入欧洲市场的所有电子电器产品都应加贴CE标志,而电磁兼容(EMC)测试则是CE认证中重要一块测试。EMC测试包括辐射干扰(EMI),静电放电干扰(ESD),脉冲群抗扰(EFT),电压跌落干扰(CSS)和雷击浪涌干扰(SG)。本文则主要讨论雷击浪涌测试。

雷击浪涌测试标准及方法

浪涌的起因是电力系统的开关瞬态和雷电瞬态;而浪涌抗扰度试验目的是建立一个共同的基准以评价电气和电子设备在遭受浪涌(冲击)时的性能。根据标准IEC61000-4-5浪涌冲击抗扰度试验一般要求雷击浪涌发生器模拟1.2/50us电压波形8/20us电流波形和组合波(电压波形10/700us电流波形5/320us)通过耦合网络将波形耦合至被测电路中已达到实验目的。实验等级则根据电压严酷程度分为1,2,3,4和X级。其中X及为开放级,每一级对应的电压强度如表一。严酷等级应用范围则取决于环境(遭受浪涌可能性的环境)及安装条件,大体按照以下条件分类:
1级:较好保护的环境。如工厂或电站的控制室。
2级:有一定保护的环境。如无强干扰的工厂。
3级:普通的电磁骚扰环境。对设备未规定特殊安装要求:如普通安装的电缆网络、工业性的工作场所和变电所。
4级:受严重骚扰的环境。如民用架空线未加保护的高压变电所。
X级:特殊级,由用户和制造商协商后确定。具体产品选用哪一级一般由产品标准定。


表1测试等级

雷击浪涌测试标准及方法

实验结果

雷击浪涌测试是破坏性试验视被测物破坏程度,分为以下几种情况:
a)在制造商、委托方或购买方规定的限值内性能正常
b)功能或性能暂时丧失或降低但在骚扰停止后能自
行恢复不需要操作者干预;
c)功能或性能暂时丧失或降低但需操作人员干预才
能恢复;
d)因设备硬件或软件损坏或数据丢失而造成不能恢
复的功能丧失或性能降低。

应用范围

根据较新电磁兼容(EMC)指令2004/108/EC家用无线电和电视接收机、移动式无线电设备、医疗和科学设备、家用电器和家用电子设备、教学电子设备、无线电广播和电视发射设备工业制造设备、移动式无线电通讯和商业无线、电话设备、信息技术设备、航空和航海无线电设备、通讯网络设备和仪器、一般灯具和荧光灯具等电子电器产品都需要做浪涌抗扰度测试。结合照明行业在标准EN61547普通照明设备.EMC抗干扰要求条款5.7中提出对于照明产品对于浪涌抗扰度测试需要满足以下标准:

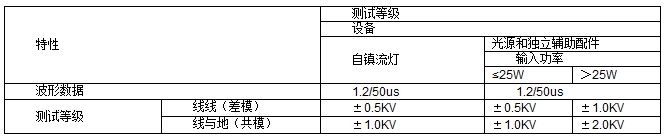

表2 浪涌-输入交流电源口测试等级

雷击浪涌测试标准及方法
